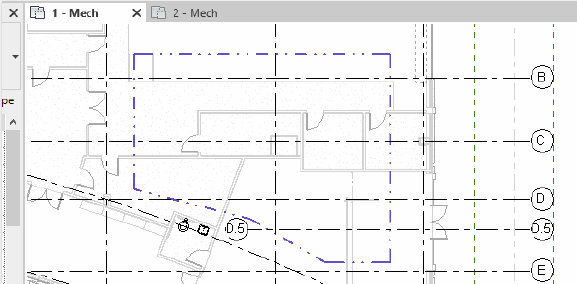

A zonas do sistema são elementos gráficos que são usados para designar áreas da construção que serão atendidas por equipamento de zona e sistemas analíticos específicos.
Quando você cria o modelo analítico de energia, os espaços analíticos são adicionados a todos os volumes fechados na geometria 3D. Cada espaço analítico é atribuído a uma zona do sistema que está dentro ou em contato. O relacionamento é exibido no Navegador do sistema.
Para adicionar uma zona do sistema
- Clique na guia Analisar
painel Otimização da energia Zona de sistema
.
O modo de croqui está ativado.

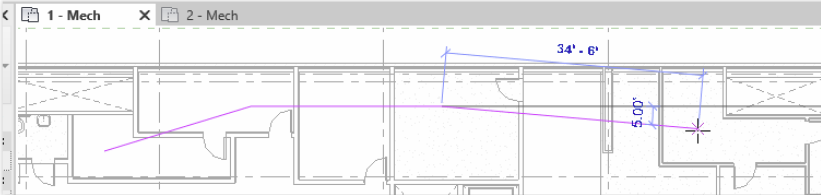

- Desenhe linhas e formas como necessário através de cada ambiente que deve ser incluído em uma área servida por um determinado sistema analítico. Qualquer ambiente ou espaço em contato com a linha é incluído.
- Clique em Concluir para sair do modo de edição.

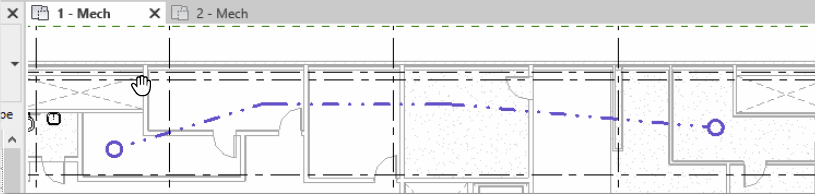

A zona do sistema é inserida. Para substituir as configurações de exibição, na guia Categorias de modelo analítico, use a caixa de diálogo Visibilidade/Sobreposição de gráficos.
- Selecione a zona do sistema para ver suas propriedades e atribuir o equipamento de zona.
É possível adicionar uma zona do sistema como uma forma 2D, usando as ferramentas disponíveis no Modo de croqui. Qualquer coisa dentro da forma ou que entre em contato com a forma será parte da zona do sistema.
Nota: É possível editar o parâmetro Deslocamento de nível na paleta Propriedades para uma zona do sistema selecionada para movê-lo para o deslocamento apropriado. O valor padrão é 1,2 m (4 pés).
