Antes do Revit 2021.1, os pontos de definição na zona AVAC padrão eram usados pela análise de sistemas. Também era possível substituir esses valores por zonas AVAC criadas pelo usuário. A partir do Revit 2021.1, esses valores não deixaram de ser usados pela análise de sistemas.
A partir do Revit 2022, os pontos de definição de análise do sistema usam valores do ASHRAE 90.1.
Se os valores dos pontos de definição tiverem sido alterados em um modelo do Revit 2021, esses valores não serão alterados quando o projeto for atualizado para a versão 2022. Caso contrário, os valores serão alterados para os novos padrões da versão 2022 que usam o ASHRAE 90.1.
É possível editar os valores dos pontos de definição. Observe que o Ponto de definição de aquecimento deve estar ao menos 1°F (0,56°C) abaixo do Ponto de definição de resfriamento. Da mesma forma, o Ponto de definição de umidificação deve ser pelo menos 1% abaixo do Ponto de definição de desumidificação.

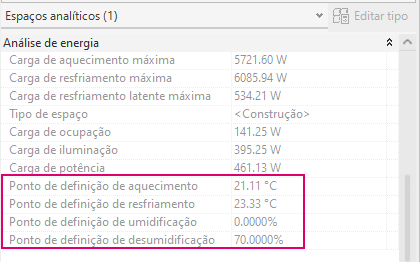

Após criar o modelo de energia, os pontos de definição nas configurações Tipo de construção são aplicados aos espaços analíticos e exibidos como somente leitura na paleta Propriedades.
É possível substituir os pontos de definição usando um espaço na mesma localização que o espaço analítico. Os valores nas configurações Tipo de espaço serão aplicados ao espaço analítico.

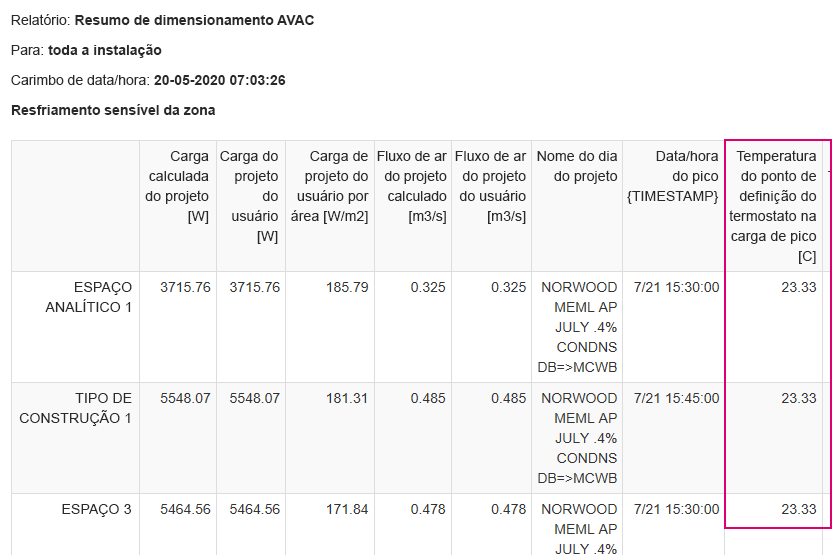

Esses pontos de definição são usados ao executar uma análise de sistemas. Após executar uma análise de dimensionamento, os Pontos de definição de resfriamento e de aquecimento são exibidos no Resumo de dimensionamento AVAC do relatório de análise.
Quando um equipamento de zona única que cobre vários espaços analíticos é criado, será gerada uma zona térmica para uma análise de sistemas que pode ter diferentes pontos de definição para os espaços analíticos incluídos. Neste caso, é usado o maior valor para o aquecimento e o menor valor para o resfriamento. Se isso resultar em um aquecimento maior do que o resfriamento, os valores médios para o aquecimento e o resfriamento serão usados com a diferença de 1°F. Além disso, será usado o maior valor para a umidificação se o menor valor para desumidificação. Se a umidificação for maior do que a desumidificação, serão usadas as médias e a diferença de 1%.
