Adicionar equipamento de zona

Use as ferramentas no Navegador do sistema para adicionar equipamento de zona.

O Navegador do sistema exibe a hierarquia dos sistemas analíticos e do equipamento de zona.

Para criar equipamento de zona

1. Abra um modelo e pressione F9 para exibir o Navegador do sistema.
2. Clique em Adicionar equipamento de zona .
3. Na paleta Propriedades, em Dados de identidade, insira um nome para o equipamento de zona.
4. Em Análise de energia, selecione o tipo de equipamento. As outras propriedades são ativadas, conforme apropriado.

   A propriedade Comportamento está disponível para cada Tipo de equipamento.

   1. Quando você especifica Um por espaço, será atribuída uma instância do equipamento de zona a cada espaço analítico no grupo.
   2. Quando você especifica Espaços de grupos no equipamento, será atribuída uma instância do equipamento de zona a todo o grupo.

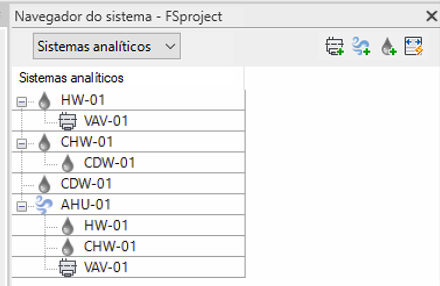

A arvore no Navegador do sistema exibe a hierarquia dos sistemas analíticos e do equipamento de zona. Os ciclos de água e os sistemas de ar são mostrados no nível superior com seus ciclos de água e equipamento de zona associados mostrados abaixo.


Se um elemento ainda não tiver sido completamente definido, será exibido um ícone de aviso no Navegador do sistema.
