Após executar uma análise dos sistemas, é possível rever os resultados ao analisar o relatório ou revisar os resultados no modelo analítico.
Revisar relatórios
Para visualizar relatórios de análise do sistema
- Abra o Navegador de projetos e navegue para Relatórios > Relatórios de análise.
- Clique duas vezes no nome de um relatório para visualizá-lo.
O Revit cria automaticamente um relatório de análise com registro de data e hora após cada análise dos sistemas ser executada. Os relatórios são salvos no caminho da pasta especificado no Caminho da pasta de relatórios da caixa de diálogo Configurações de energia.
Nota: O relatório é salvo como um arquivo separado do modelo do Revit, portanto, ele não será automaticamente incluído se você compartilhar o modelo com outro usuário, movê-lo para outra localização ou excluí-lo. Como resultado, você verá o aviso: “O relatório selecionado não foi encontrado no caminho especificado”. - Para alternar a exibição do estilo de relatório, na paleta Propriedades, para Estilo de relatório, selecione Detalhado ou Cargas.
Para uma simulação anual, o estilo de relatório padrão é Detalhado. Para uma simulação de AVAC, o padrão é Cargas.
Revisar os resultados no modelo analítico

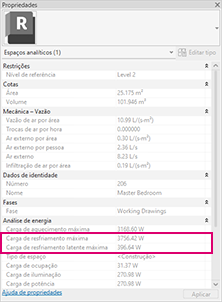

Além do relatório que é gerado após uma análise, os requisitos de pico de fluxo de ar, aquecimento e resfriamento também são definidos como propriedades em cada espaço analítico. O exemplo a seguir mostra a mesma carga de resfriamento que a que está realçada na seção do relatório acima.
