Gere um relatório de cargas quando precisar de informações detalhadas sobre as cargas e a psicrometria a fim de guiar o dimensionamento do equipamento de AVAC.

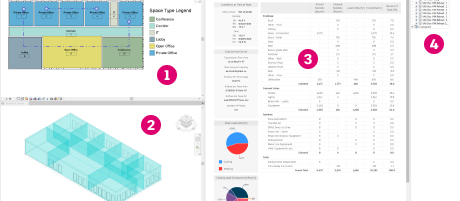

No Revit, é possível:
Visualizar uma planta de piso
Visualizar uma vista 3D
Examinar cargas e resultados psicrométricos
Examinar a esquemática da análise dos sistemas
O relatório de cargas tem três seções principais: Resumo da carga da zona, Resumo da carga do sistema e Psicrometria do projeto.
- Compreender o que está contribuindo para a carga
- Fornecer métricas de controle de qualidade de alto nível nas verificações de engenharia
- Consultar a carga total sensível (instantânea e atrasada), latente e total dos sistemas de dimensionamento
Use o relatório Psicrometria do projeto para ver o ciclo psicrométrico do ar pelo sistema e avaliar se o ciclo está conforme esperado. O relatório lista várias propriedades físicas e termodinâmicas do ar a uma pressão constante para auxiliar na solução de problemas.
- Selecionar o sistema de unidade para visualizar os dados: unidades do Revit, unidades imperiais (IP) ou unidades métricas (SI)
- Imprimir um PDF do relatório
Resumo da carga da zona

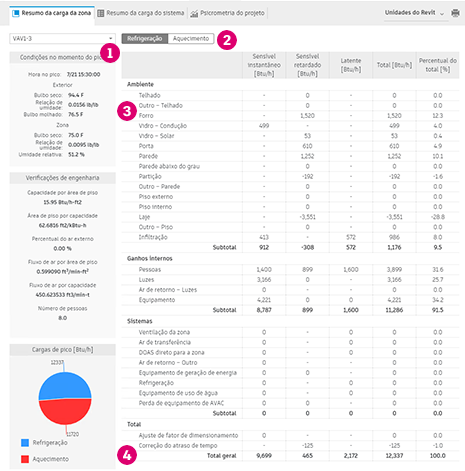

O Resumo da carga da zona permite selecionar uma zona para examinar na parte superior esquerda, bem como alternar entre as cargas de resfriamento e aquecimento . No relatório, uma tabela mostra a contribuição da carga de cada subsecção de categoria . O total geral mostra a carga total sensível (atrasada e instantânea), total latente e total para uso em componentes de dimensionamento .

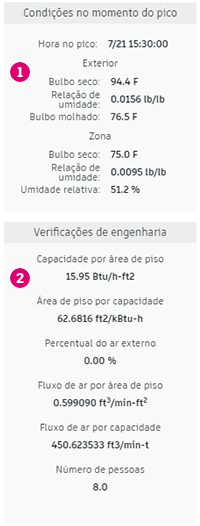

O relatório inclui uma subseção que detalha as condições ambientais durante o pico e algumas métricas de alto nível para efeitos de controle de qualidade .

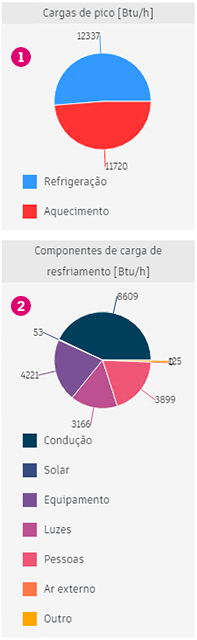

Os gráficos circulares fornecem:
Um auxílio visual para compreender a carga de pico entre resfriamento e aquecimento
A soma total das fontes da carga relacionadas semelhantes
Resumo da carga do sistema
O Resumo da carga do sistema contém informações similares ao Resumo da carga da zona, com as seguintes adições:
A temperatura do ar em diversos pontos do sistema
Vazão de ar e de ventilação principais dos ventiladores
Psicrometria do projeto

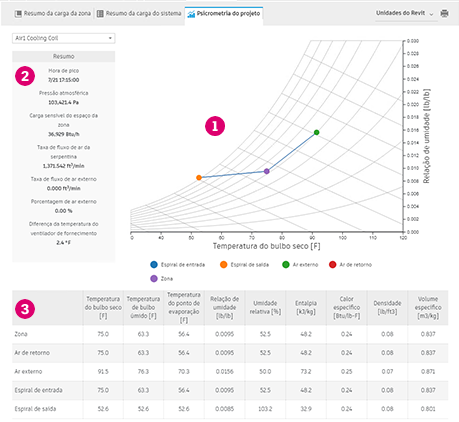

O relatório Psicrometria do projeto mostra os pontos de estado psicrométricos do ar para qualquer sistema que contenha uma serpentina de resfriamento. Basicamente, esse relatório mostra um gráfico psicrométrico para ver o estado do ar em cada ponto de um sistema . Uma tabela de resumo destaca várias propriedades do sistema relacionadas . Por fim, uma tabela abaixo do gráfico fornece os valores específicos para os pontos de estado psicrométrico na pressão constante mostrada no gráfico .
