Para controlar as cotas angulares de uma família, aplique uma cota angular legendada à uma linha de referência.
Diferente de planos de referência (com extensões infinitas), uma linha de referência tem pontos iniciais e finais específicos e podem ser usados para controlar as restrições angulares em componentes, como uma treliça de teia ou uma porta com uma instância de abertura da porta ou um cotovelo.

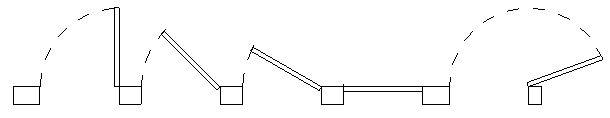

Família de portas carregada com uma linha de referência com cota angular
Vídeo: Rotacionar a geometria da família com um parâmetro angular
Para adicionar e criar a cota de uma linha de referência
- Na área de desenho (estando no Editor da família), adicione uma linha de referência com o ponto de origem localizado no ponto da rotação esperada e alinhe e bloqueie o ponto final.
- Adicione uma cota angular relativa à linha de referência.
- Legende a cota.
- Na paleta Propriedades, clique em
(Editar tipo).
- Na caixa de diálogo Tipos de família, altere o valor angular para a cota legendada e clique em Aplicar.
Isto é conhecido como flexibilização de um modelo. É importante assegurar que a linha de referência se ajuste como esperado antes de adicionar geometria de modelo na mesma.
Para adicionar e alinhar a geometria do modelo a uma linha de referência
- Defina o plano de trabalho atual para uma das faces da linha de referência.
- Adicione a geometria do modelo que pretende que seja controlada pela cota angular.
- Flexibilize o modelo para assegurar que o desenho funcione como esperado.
A geometria se move com a linha de referência quando o ângulo muda.
