Sobre a edição de forma

É possível usar as ferramentas de edição da forma para manipular a superfície de um piso ou telhado plano (não inclinado) definindo os pontos altos e baixos para a drenagem. As ferramentas de edição de forma também são usadas para criar elementos topográficos sólidos que representam recursos do terreno em modelos

Se especificar a elevação desses pontos, será possível dividir a superfície em sub-regiões que podem se inclinar independentemente.

Exemplos de edição de forma

Use as ferramentas de edição de forma para inclinar elementos com espessura constante ou a superfície superior de um elemento com uma camada de espessura variável, para o modelar o seguinte:

• Um piso ou um telhado de espessura constante suportados por estrutura inclinada não plana.

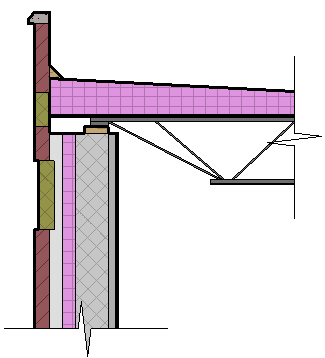

• Um material de espessura variável usado para inclinar a superfície de um plano horizontal (por exemplo, isolamento cônico).

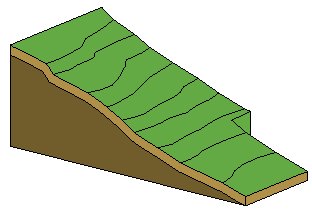

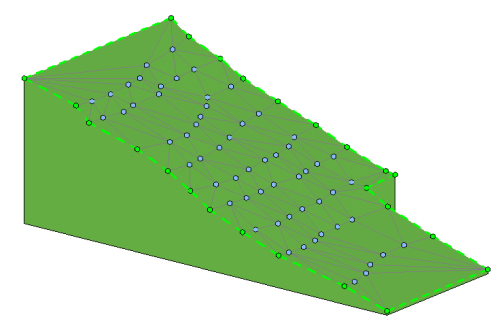

• Um material de espessura variável abaixo da superfície (todos os materiais acima seguirão a forma do material variável), como ilustrado neste sólido topográfico.


Nota: Os elementos editados pela forma não reportarão uma espessura verdadeira. As ferramentas de edição da forma foram projetadas para permitir inclinações moderadas e, nestes casos, as variações na espessura verdadeira são triviais. No entanto, inclinações mais significativas aumentarão essa variação. O Revit emitirá um aviso quando a inclinação desvia significativamente da espessura esperada.

Para poder ativar as ferramentas de edição de forma, as seguintes condições precisam ser atendidas:

• Os elementos precisam ser planos e estarem em um plano horizontal.
• Um telhado não pode ser anexado a outro telhado e o telhado não pode ser um telhado cortina. Se uma destas condições não é atendida, não será possível usar os botões de edição da forma da laje.
  Nota: Se essas condições forem violadas posteriormente por alguma edição de elemento, a edição da forma da laje causará um erro com um retorno de chamada que permitirá que o usuário redefina a edição da forma da laje.

É possível usar as seguintes ferramentas de edição da forma na guia Modificarpainel Edição de forma:

• Subelementos
• Adicionar ponto
• Adicionar linha de divisão
• Selecionar suportes (somente elementos de telhado e piso)
• Redefinir forma

Nota: A edição da forma de um piso ou telhado com estas ferramentas não afeta a forma de seu modelo analítico estrutural. Uma única face do modelo analítico na face superior original permanece inalterada.

Considerações importantes

Linhas de dobra automáticas. Para manter a precisão da geometria do piso ou telhado, por vezes, são criadas linhas de dobra automaticamente. As linhas de dobra automaticamente criadas serão excluídas quando a condição que causou sua criação não for mais válida. Por exemplo, quando 4 vértices não planos se tornam planos, ou quando você cria manualmente uma linha de divisão. As linhas de dobra são desenhadas usando a subcategoria de arestas internas do elemento. Não é possível modificar diretamente uma linha de dobra automática. Para editar uma linha de dobra, primeiro é preciso convertê-la em uma linha de divisão. Consulte Converter linhas de dobra em linhas divisórias.

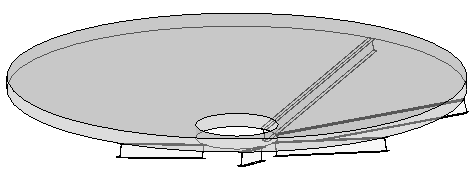

Superfícies deformadas. Uma superfície será deformada quando delimitada por quatro arestas de limite não planas ou por linhas divisórias criadas pelo usuário. Para evitar a deformação, adicione uma linha de divisão entre os vértices opostos.
