Criar uma região nivelada

Áreas de declividade da topografia, alterando as elevações nos pontos selecionados, para desenvolver o projeto de terreno proposto.

Para criar uma região nivelada, será necessário selecionar um sólido topográfico, que deve ser uma superfície existente na fase atual. O Revit marca a superfície original como demolida e faz uma cópia com um limite coincidente. O Revit marca a cópia como nova na fase atual.

Vídeo: Calcular volumes de corte e preenchimento

Para nivelar a topografia

1. Abra uma vista que exibe um sólido topográfico.
2. Clique na guia Massa e terrenopainel Modificar terreno (Região nivelada).
3. Na caixa de diálogo Editar região nivelada, selecione um dos seguintes:
   • Criar um novo sólido topográfico exatamente igual ao existente.
   • Criar um novo sólido topográfico com base somente nos pontos do perímetro.
4. Selecione o sólido topográfico.

   Se você estiver editando a superfície, o Revit ajudará no modo de edição de forma. É possível adicionar, excluir ou alterar a elevação de pontos.

5. Quando terminar de editar a superfície, clique em Modificar.

Se arrastar a nova região nivelada, observará que a original permanece. Selecione a original, clique com o botão direito do mouse, e clique em Propriedades do elemento. Observe que a propriedade Fase demolida tem o valor da fase atual.

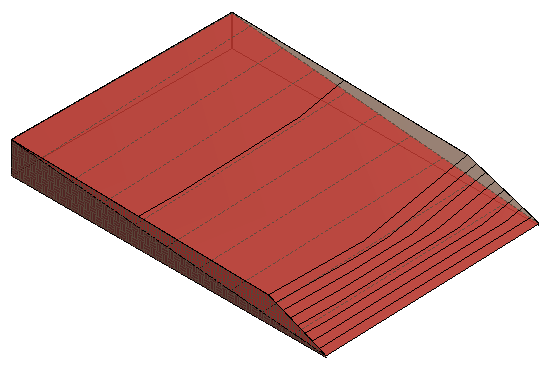

Exemplo
