См. чертежи и указания по использованию ручек крыш для редактирования параметров крыш, приведенные в данном разделе.
- Выберите крышу.
- Выберите ручку изменяемого размера.

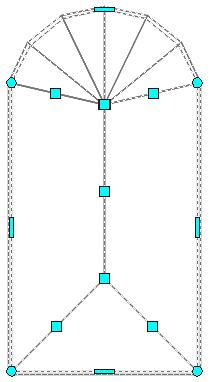

Ручки крыши
- Наведите указатель на ручку, чтобы увидеть ее параметры. Перемещайте ручку, пока на экране не появится нужное значение размера, и щелкните левой кнопкой мыши один раз либо введите значение.
- Выберите крышу, которую нужно изменить.

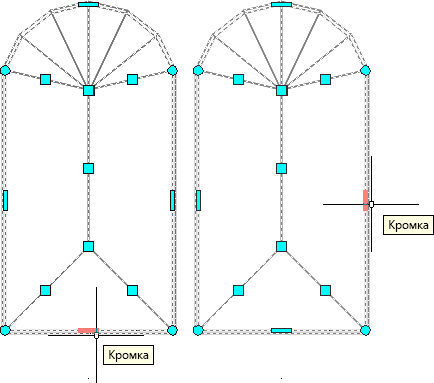

- Выберите ручку "Кромка".

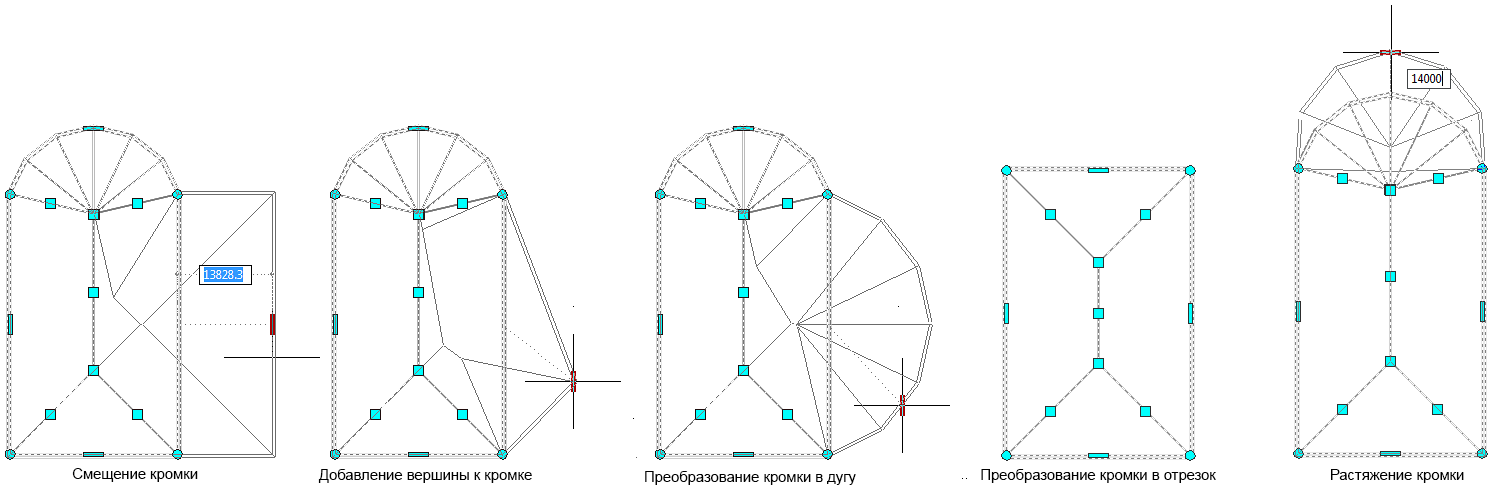

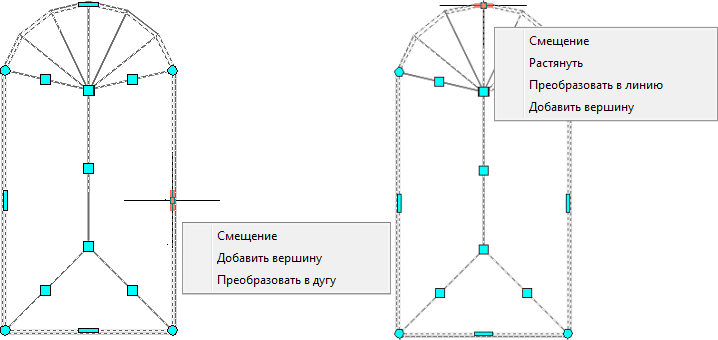

Ручка "Кромка" имеет пять режимов редактирования: "Смещение", "Добавить вершину", "Преобразовать в дугу", "Преобразовать в отрезок" и "Растянуть".
- Смещение: стандартный режим, при котором выбранная кромка смещается перпендикулярно ее середине. В зависимости от формы крыши и изменяемой кромки производится удлинение или обрезка соседних линий и при необходимости добавление новых линий.
- Добавить вершину: этот режим редактирования используется для добавления вершины к выбранной кромке и создания двух новых кромок. Если выбранная кромка является дугой, то создаваемые кромки также будут дугами.
- Преобразовать в дугу: этот режим используется для преобразования выбранной линейной кромки в дуговую. Для создания дуги потяните середину кромки. Количество создаваемых сегментов определяется системной переменной SURFU.
- Преобразовать в отрезок: этот режим используется для преобразования выбранной дуговой кромки в линейную.
- Растянуть: эта ручка используется для вытягивания дуги. Задайте точку с помощью указателя или введите значение. Этот параметр отображается только при выборе дуги.
- Определите новое положение кромки:
Если требуется... то... сместить кромку, переместите кромку в нужное место и нажмите кнопку мыши или введите значение и нажмите клавишу ENTER. добавить вершину и создать кромку, переместите кромку в требуемое положение и нажмите левую кнопку мыши. заменить выбранную кромку на дугу, вытяните кромку за середину до нужной точки и нажмите левую кнопку мыши. - Щелкните правой кнопкой мыши и выберите "Отменить выбор" для отключения ручек.
Редактирование размеров крыши
Изменение кромки крыши
Изменение вершины крыши
- Выберите существующую крышу.

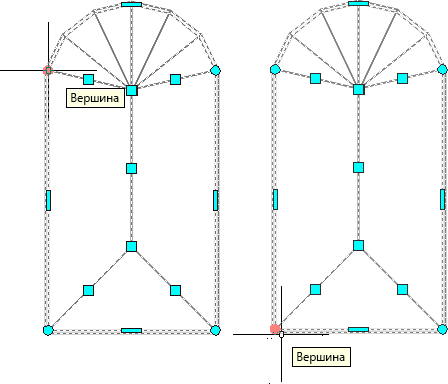

- Выберите ручку вершины для вершины, которую требуется изменить.

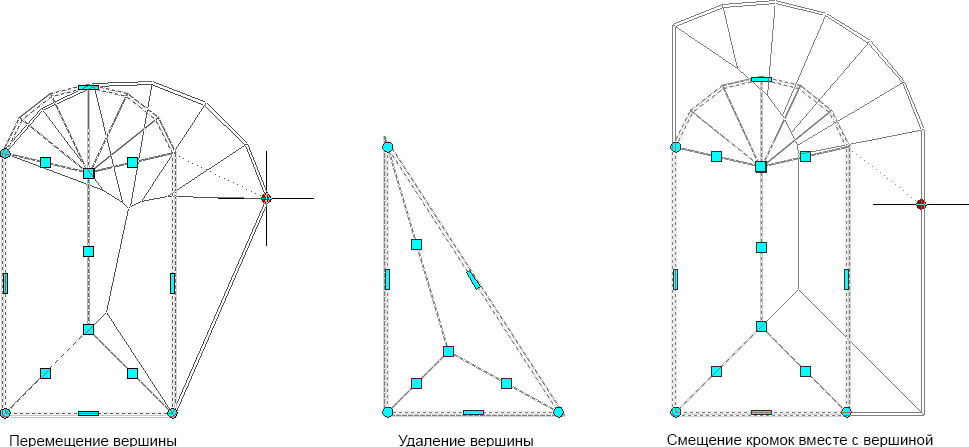

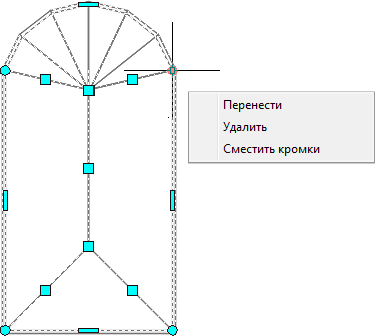

Ручка "Вершина" имеет три режима редактирования.
- Переместить: режим по умолчанию. Используйте этот режим для перемещения вершины в любом направлении. Соседние сегменты при этом увеличиваются как требуется.
- Удалить: этот режим используется для удаления вершины. Соседние сегменты заменяются новой кромкой. Она наследует свойства удаляемой кромки с меньшим номером.
Прим.: Для просмотра нумерации кромок введите ROOFEDITEDGES.
- Сместить кромки: этот режим редактирования используется для перемещения вершины и прилегающих кромок крыши.
- Выполните необходимое редактирование вершины:
Если требуется... то... переместить вершину, переместите вершину в требуемое положение и нажмите левую кнопку мыши. удалить вершину, щелкните "Удалить вершину". переместить вершину вместе со смежными кромками, переместите вершину в требуемое положение и нажмите левую кнопку мыши. - Щелкните правой кнопкой мыши и выберите "Отменить выбор" для отключения ручек.
