Толщину и смещение кромки компонента стены можно задавать путем ввода значений, создавая компонент с фиксированной толщиной и фиксированным смещением. Кроме того, можно задать формулу для вычисления этих значений. Формула может включать в себя значение "Базовой толщины". Включив в формулу переменную "Базовая толщина", можно задавать толщину стены при добавлении стен данного стиля в чертеж или их редактировании в чертеже.
Задание формулы для определения толщины компонента или смещения кромки
Чтобы вычислить смещение кромки или толщину на основе базовой толщины, выберите "Базовую толщину" и выберите оператор и операнд:
- Если для какого либо компонента выбрана "Базовая толщина", можно вводить значение толщины для стен данного стиля при добавлении или изменении их в чертеже.
- Если для всех компонентов в стиле стены заданы абсолютные значения, изменять толщину отдельных стен данного стиля при их добавлении или изменении нельзя.

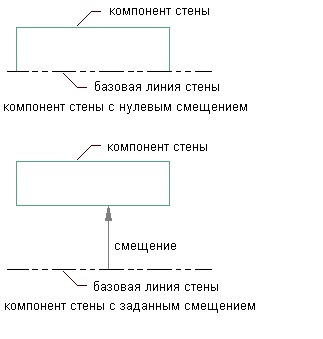

Параметры смещения базовой линии компонента стены
