Поддержка оболочки пространства в IFC

Оболочка пространства достигается посредством использования характеристики местоположения в определении набора характеристик. Убедитесь, что обладаете правильной информацией об оболочке и что наборы характеристик включены во все чертежи, содержащие объект и пространство до определения ее в файле IFC.

Этот шаблон находится в папке C:\ProgramData\Autodesk\ACA <версия>\rus\Styles\IfcPropertySet_Definitions.dwg.

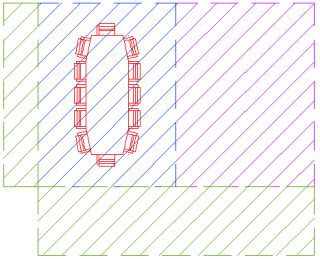

1. Откройте новый чертеж и постройте объект (например, многовидовой блок — стол для заседаний) в пространстве.

2. Щелкните вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
3. В Диспетчере стилей щелкните "Файл" "Открыть".
4. Перейдите в папку C:\ProgramData\Autodesk\ACA <версия>\rus\Styles и откройте файл IfcPropertySet_Definitions.dwg.

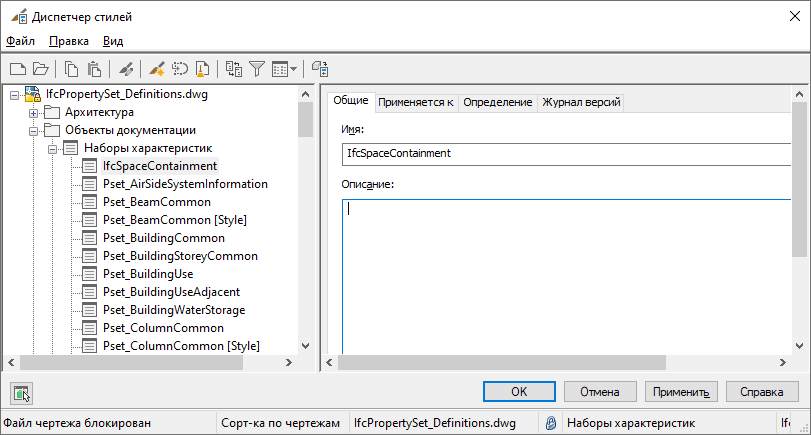

5. На левой панели Диспетчера стилей разверните узел IfcPropertySet_Definitions.dwg "Объекты документации" "Определения наборов характеристик".

6. В открывшемся списке щелкните правой кнопкой мыши IfcSpaceContainment и выберите "Копировать".
7. Щелкните правой кнопкой на чертеже, в который требуется скопировать данный стиль (стили), и выберите "Вставить".

   Выбранные стили или описания вставляются в выбранный чертеж. Если в чертеже уже содержится стиль с таким же именем, то совпадающее имя появится в диалоговом окне "Импорт/Экспорт - обнаружены совпадающие имена".

8. В выведенном списке атрибутов объектов выберите IfcSpaceContainment.

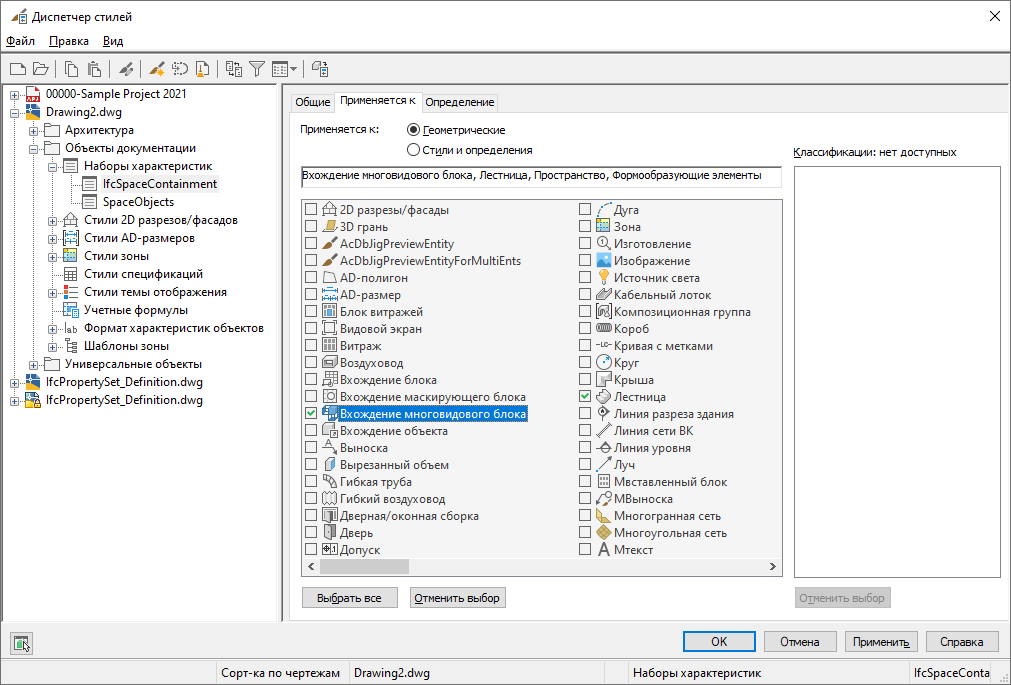

9. На вкладке "Допустимые типы объектов" выберите "Вхождение многовидового блока" и щелкните "Применить".

10. Повторите действия с 5 по 7, но на этот раз скопируйте определения наборов характеристик SpaceObjects в свой чертеж.
11. Нажмите "ОК", чтобы закрыть Диспетчер стилей.

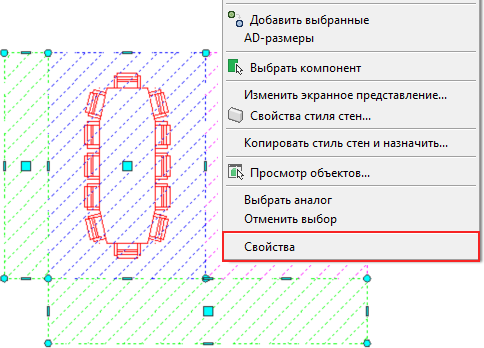

12. На чертеже щелкните правой кнопкой мыши место копирования и выберите "Свойства".

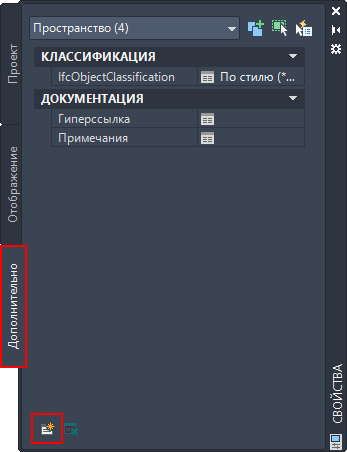

13. На палитре свойств на вкладке "Расширенные данные" щелкните значок "Добавление наборов характеристик".

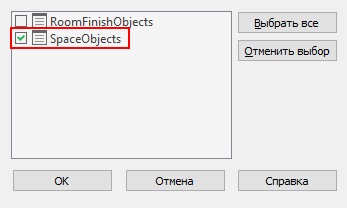

14. В диалоговом окне "Добавление наборов характеристик" выберите вариант SpaceObjects и нажмите "OK".

15. Выберите стол для совещаний.
16. На палитре свойств щелкните "Добавить набор характеристик".

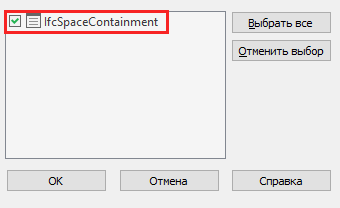

17. В диалоговом окне "Добавление наборов характеристик" выберите вариант IfcSpaceContainment и нажмите "OK".

18. На столе для заседаний отображается точка пути к характеристикам объектов.
19. Выберите точку "Путь к характеристикам объектов", отображаемую на столе для заседаний, и перетащите ее так, чтобы она была опорной для правильного пространства.

Прим.: Сохраните этот файл чертежа, прежде чем экспортировать файл как главный чертёж или как внешнюю ссылку.
