SIS представляет собой стандарт расчета площади, принятый в Швеции, который с некоторыми изменениями используется во всех скандинавских странах. Стандарт SIS в инструментарий AutoCAD Architecture 2024 включает группу правил SIS, описанных в следующих разделах.
Арендованные пространства/сборочные единицы

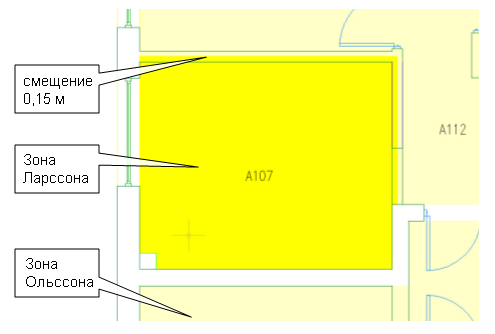

Если в инструментарий AutoCAD Architecture 2024 выбран стандарт расчета площадей SIS, программа автоматически создает стиль зоны Unit Usage_SIS. Этот стиль зоны можно использовать для задания использования в чертеже пространств. Расчет полезной границы зависит от того, находятся соседние пространства в той же самой сборочной единице или нет. Полезные границы создаются по внутренней поверхности стены, если смежное пространство прикреплено к другой зоне. Если соседнее пространство прикреплено к той же самой зоне, полезная граница смещается на 0,15 м в стену.
Шахты

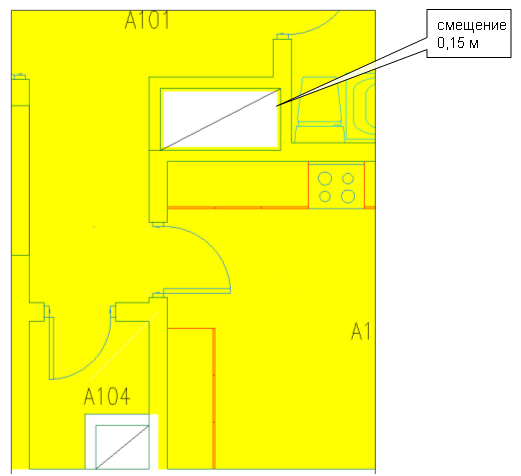

Шахты классифицируются как "Шахты". Пространства шахт полезных границ не имеют. Полезная площадь регистрируется как "Н/П". Если шахта находится в той же зоне, что и соседние пространства, полезные границы соседних пространств смешаются на 0,15 м в шахту. Расстояние измеряется от внутренней поверхности стены и внутрь шахты. Если шахта находится в другой зоне в сравнении с соседними пространствами, полезная площадь соседних пространств измеряется по внутренней границе стены.
Правила расчета для объектов AutoCAD

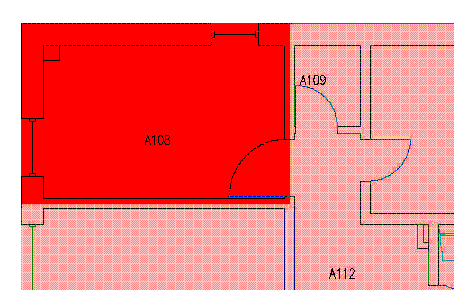

Некоторые объекты AutoCAD, например замкнутые полилинии и прямоугольники, можно использовать для формирования пространства, являющегося результатом вычитания объекта из ассоциативного пространства. Такой метод может использоваться, к примеру, для построения конструктивных пространств и других элементов, доступ к которым иными способами получить невозможно. Поскольку поведение объектов AutoCAD в индивидуальном порядке не задается, к пространствам, построенным методом вычитания с использованием объектов AutoCAD, применяется поведение, заданное в стандарте SIS:
- Площадь в чистоте: замкнутая область вычитается из площади в чистоте.
- Полезная площадь: замкнутая область вычитается из полезной площади.
- Общая площадь: замкнутая область не вычитается из общей площади.
Высота пространства

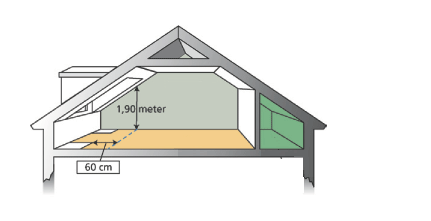

По стандарту SIS пространство должно иметь высоту не менее 1,9 м и ширину не менее 0,6 м — в противном случае будет считаться, что его измерить невозможно. Стандарт SIS учёта пространств, поставляемый с этим программным обеспечением, автоматически используется для проверки высоты каждого пространства, чтобы убедиться в соблюдении требований по высоте пространства. Если требования не соблюдены, границы площади в чистоте (NTA) и полезной площади (BRA) смещаются согласно правилам стандарта SIS.
Правило, касающееся высоты пространства, применяется только к ассоциативным 3D пространствам произвольной формы. Для выдавленных 3D пространств во всех точках используется значение высоты, заданное пользователем.
Площадь в чистоте (NTA)
Следующие правила применяются к формированию границ в чистоте по стандарту SIS:
- Границы в чистоте измеряются по внутренней границе стен.

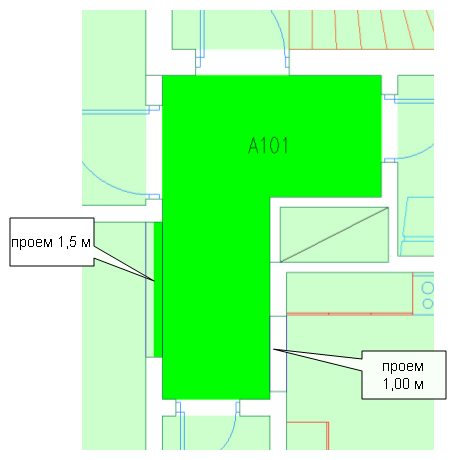

- Если ширина проемов в стене больше или равна 1,5 м, границы в чистоте смещаются к центру стены.
- Если ширина дверей больше или равна 1,5 м, границы в чистоте смещаются внутрь дверной коробки.
- Если ширина проемов в стене меньше 1,5 м, границы в чистоте измеряются по внутренней границе стен.
- Если в качестве границы пространств заданы колонны, площадь колонн вычитается из площади в чистоте.
Полезная площадь (BRA)
Следующие правила применяются к формированию полезных границ по стандарту SIS:
- Полезные границы пространства смещаются на 0,15 м в стену, если имеются соседние пространства. Если ширина стены меньше 0.30 м, смещение выполняется к центру стены. Если соседних пространств нет, полезные границы измеряются по внутренней границе стен.

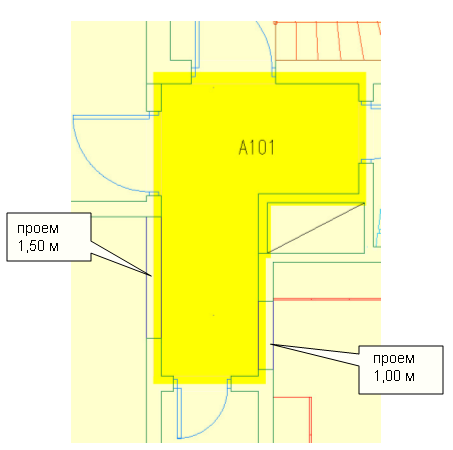

- Если ширина проемов в стене больше или равна 1,5 м, полезные границы смещаются к центру стены.
- Если ширина дверей больше или равна 1,5 м, полезные границы смещаются внутрь дверной коробки.
- Если ширина проемов в стене меньше 1,5 м, полезные границы смещаются на 0,15 м внутрь стены.

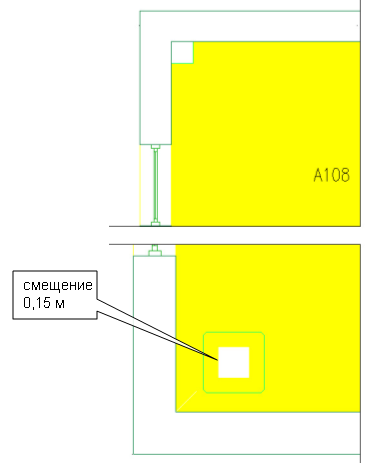

- Если в качестве границы пространств заданы колонны, полезная граница смещается на 0,15 м внутрь колонн. Остальная площадь колонн вычитается из полезной площади.
Автономные колонны рассчитываются как внутренние стены. Полезная граница смещается на 0,15 м внутрь колонн.
Общая площадь
Следующие правила применяются к формированию общих границ по стандарту SIS:

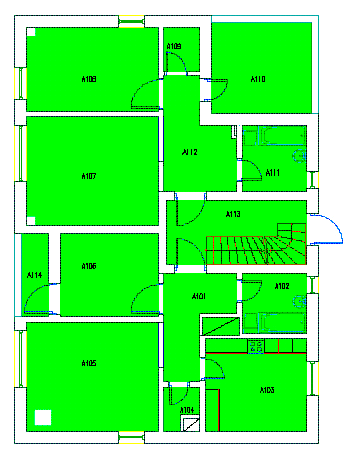

- Общие границы измеряются по центру стен, если имеются соседние пространства. Если соседних пространств нет, общая граница смещается к противоположной стороне стены.
- Если в качестве границы пространств заданы колонны, площадь колонн не вычитается из общей площади.
