Определение группы подчистки представляет собой обозначение, которое можно назначить отдельным стенам с целью последующего управления подчисткой пересечений стен. Для стен, принадлежащих к одной и той же группе подчистки, подчистка выполняется в местах пересечения стен согласно уровням приоритета, назначенным каждому из компонентов каждой из стен. Для стен, принадлежащих к разным группам подчистки, при их соприкосновении в углах или местах пересечений подчистка не выполняется.

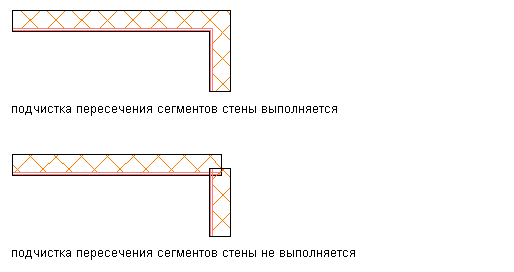

Стены, для которых выполняется и не выполняется подчистка
Управление подчисткой стен с помощью правил проектирования
Правила проектирования, относящиеся к определению группы подчистки, используются для определения того, как выполняется подчистка стен, включенных в данную группу подчистки, при их переносе в другие чертежи в качестве внешней ссылки. Установки для данного правила проектирования, содержащегося в определении группы подчистки в чертеже внешней ссылки, отвечают за то, будет ли выполняться ли подчистка этих стен при соединении со стенами в главном чертеже.
Правилами проектирования определяется также, можно ли перемещать или копировать объекты из стен, приписанных к другим группам, в стены, приписанные к текущей группе подчистки. Правило запрещения копирования или перемещения объектов в стены из определенной группы подчистки помогает избежать случайной вставки объектов в те стены, где их быть не должно.
Управление определениями группы подчистки
Чтобы создать, отредактировать, скопировать или удалить определения группы подчистки, необходим доступ в Диспетчер стилей. Диспетчер стилей обеспечивает централизованное место в инструментарий AutoCAD Architecture 2024 для работы с определениями и стилями из различных чертежей и шаблонов.
