Параметры стены

Стили стен

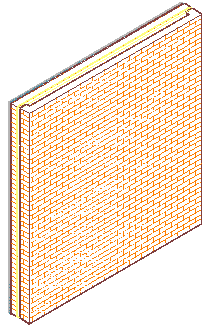

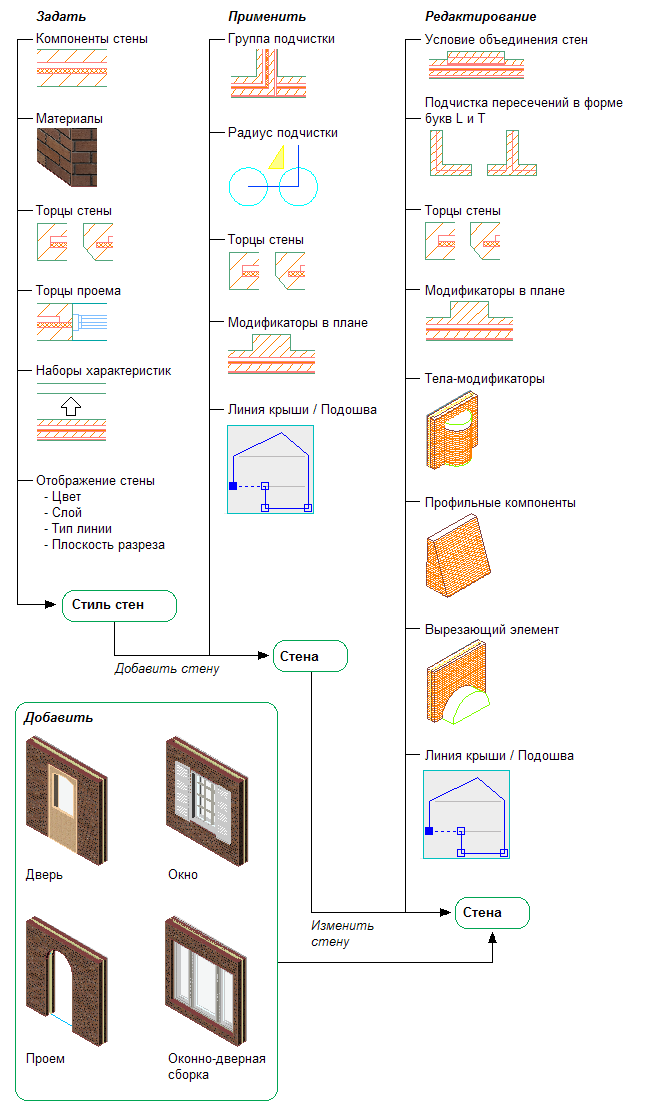

Многие параметры стены определяются используемыми стилями стен. Можно создавать простые стили стен, которые на экране отображаются скорее символически, либо детально разработанные стили стен, отображаемые на экране репрезентативно, с множеством элементов, присущих реальной стене. В стиле стены определяются следующие параметры настройки:

• Данные о наборе свойств (характеристик): если требуется маркировать стену на чертеже или включить ее в спецификацию, необходимо присоединить к стене как объекту или к стилю стены данные о наборе характеристик. В данных о характеристиках объектов, присоединяемых к стилю стены, обычно указываются автоматически присваиваемые свойства, например, высота или толщина стены, или свойства, присваиваемые вручную, идентичные для всех стен заданного стиля (например, степень пожароопасности).
• Компоненты стены: в стиле стены можно определить компоненты стены.


• Материалы: в стиле стены можно определить материалы для 2D и 3D отображения стен, а также для визуализации отображения стены.


  Чтобы использовать материал в стиле стены, необходимо предварительно определить его в Диспетчере стилей.

• Задание отображения стены: внешний вид стены задается в стиле стены. Определяются параметры настройки слоя, цвета, типов линий отдельных компонентов стены, штриховка и плоскости разрезов при отображении стены на виде плана. Параметры настройки экранного отображения, определяемые в стиле стены, могут быть переопределены для отдельной стены.
• Задание параметров настройки стены по умолчанию: откройте диалоговое окно "Настройка" и задайте значения по умолчанию для размеров стен и для подчистки стен. Параметры настройки подчистки применяются только к новым стенам.
• Применение инструментов стен: инструментарий AutoCAD Architecture 2024 позволяет быстро размещать стены с помощью соответствующего инструмента с конкретным стилем и другими предварительно заданными свойствами. Инструменты стены можно использовать также для преобразования наборов линий в стены и для применения настроек инструментов стены к существующим стенам.

  Можно также воспользоваться инструментами из каталога инструментов, каталога "Палитры образцов" и каталога "Инструменты проектирования". При установке стен с использованием инструментов стен можно использовать настроечные параметры инструментов, устанавливаемые по умолчанию, или изменять параметры в отношении тех свойств стен, которые нельзя изменять через стили.

Торцы стен и торцы проемов

Создание условий для торцов при работе с торцами стен и проемов:

• Изменение торцов стен с помощью ручек контекстного редактирования: для редактирования торцов стен и для создания условий для них можно использовать ручки контекстного редактирования. Ручки вершин и кромок отображаются для всех компонентов стен на указываемом торце.
• Создание торцов стен с помощью функции "Рассчитать автоматически": для создания торцов стен можно использовать функцию "Рассчитать автоматически" и соответствующие полилинии. При применении функции "Рассчитать автоматически" добавляются сегменты контура, предназначенные для завершения конфигурации торца, если исходная полилиния прочерчена с учетом расположения и ориентации данного компонента стены.
• Создание торцов стен с помощью инструментов редактирования AD: для управления компонентами стены при создании соответствующих конфигураций торцов стены можно использовать инструменты редактирования AD. Для этого используются инструменты "Обрезать", "Удлинить", "Вычесть" и "Объединить". Можно изменять отдельные компоненты стен или сразу все компоненты торца стены или проема. В каждом случае, когда изменяются компоненты стены для создания требуемых параметров торца стены, используется функция "Контекстное редактирование".
• Задание торцов стен на основе стиля: в стиле стены можно определить торцы для начала и конца стены. Стандартным стилем торца является прямая линия Если требуются торцы другой формы, следует создать стиль торца стены и далее присвоить его стилю стены.
  Прим.: Для отдельных стен на чертеже можно переопределять стиль торцов.
• Задание торцов проемов на основе стиля: в стиле можно определить торцы для любых вставляемых в стену дверей, окон и проемов. По умолчанию торцы проема показаны как 4 прямые линии, соединяющие начало и конец косяка и нижний и верхний брус оконной коробки.
