Инструменты аннотаций служат для создания объектов аннотаций, соответствующих определенному масштабу аннотаций. Инструмент аннотаций представляет собой адаптируемый инструмент инструментарий AutoCAD Architecture 2024 для нанесения на чертеж следующих типов аннотаций.
- Многострочный текст примечаний
- Символьные заметки с атрибутами
- Ключевые заметки ссылок
- Примечания к листу
- Выносные элементы

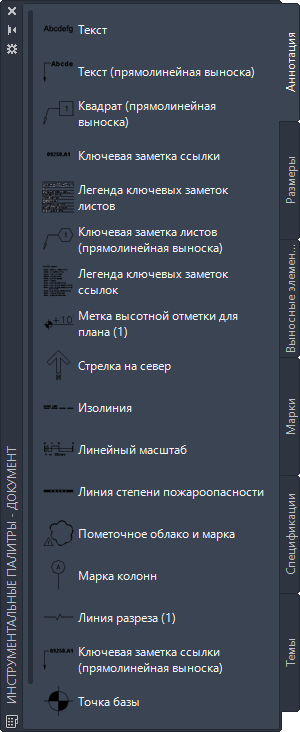

Инструменты аннотации отображаются на вкладке "Аннотация" инструментальной палитры "Документ".
Объект аннотаций представляет собой любой объект, участвующий в масштабировании аннотаций. Объекты аннотаций, создаваемые в инструментарий AutoCAD Architecture 2024:
- Многовидовые блоки
- AD-размеры
Многовидовые блоки получают аннотативные свойства из определения блока. AD-размеры получают аннотативные свойства из размерного стиля.
Объекты аннотаций, создаваемые в AutoCAD:
- Текст
- Многострочный текст
- Размеры
- Выноски
- Вхождения блоков
- Штриховки
Следующие стили AutoCAD также являются аннотативными:
- Текст
- Размеры
- Определения блоков
- Мультивыноски

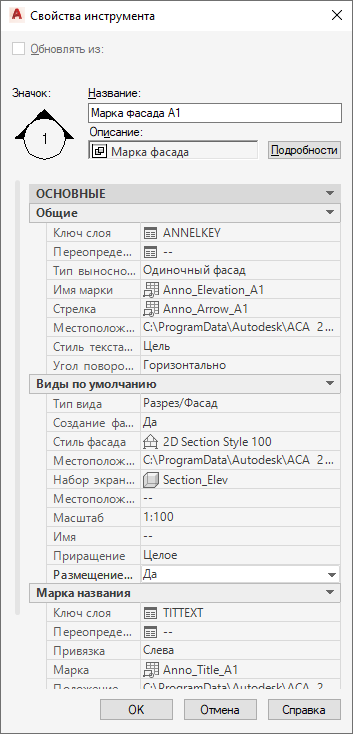

Конкретный вид аннотации, ее внешний вид и другие характеристики определяются редактируемыми значениями, представленными в таблице "Свойства инструментов", доступ в которую возможен из контекстного меню инструмента.
