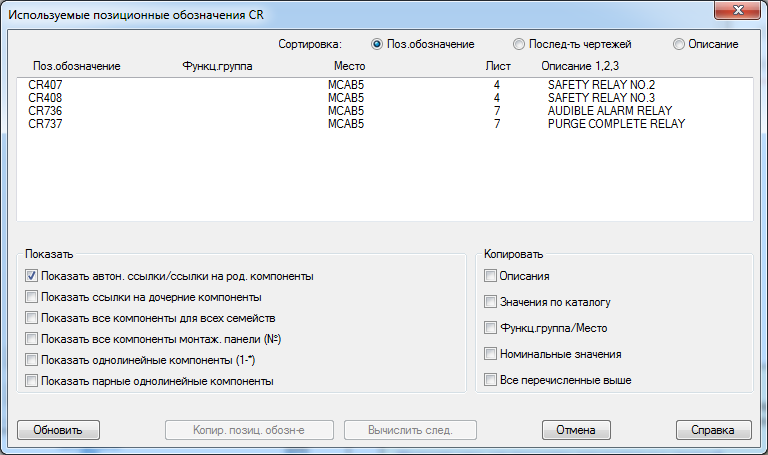

Диалоговое окно "Используемые позиционные обозначения"

Отображение списка всех позиционных обозначений на компонентах схемы в проекте.

Вставить компонент

найти

 Ввод команды:  AECOMPONENT

Выберите тип компонента для вставки и укажите точку вставки на чертеже. В диалоговом окне "Вставить/Редактировать компонент" щелкните "Использованные позиционные обозначения: Схема".

Редактировать компонент

найти

 Ввод команды:  AEEDITCOMPONENT

Выберите компонент для редактирования. В диалоговом окне "Вставить/Редактировать компонент" щелкните "Использованные позиционные обозначения: Схема".

Сортировка

Сортировка списка позиционных обозначений компонентов, последовательности чертежей или описаний.

Показать

Показать ссылки на родительские/автономные компоненты	Отображение всех родительских компонентов для связанных кодов семейств в проекте. (По умолчанию)
Показать ссылки на дочерние компоненты	Отображение дочерних компонентов вместе с родительскими для связанных кодов семейств в проекте.
Показать все компоненты для всех семейств	Отображение всех устройств из всех семейств в проекте.
Показать все компоненты монтажной панели	Отображение всех компонентов монтажной панели.
Показать однолинейные компоненты	Отображение всех однолинейных компонентов для связанных кодов семейств в проекте.
Показать парные однолинейные компоненты	Отмеченные флажком. Отображение всех ссылок схем, панелей и однолинейных ссылок, в которых имеется соответствующий однолинейный компонент для компонента схемы или компоновочного образа монтажной панели. Прим.: Однолинейная ссылка включается только тогда, когда для параметра "Показать однолинейные компоненты" также установлен флажок. Не отмеченные флажком. Скрытие всех ссылок схем, панелей и однолинейных ссылок, в которых имеется соответствующий однолинейный компонент для компонента схемы или компоновочного образа монтажной панели.

Копировать

Описания	Применение значений описания из выбранного компонента к редактируемому компоненту.
Значения по каталогу	Применение значений каталога из выбранного компонента к редактируемому компоненту. Включает изготовителя, номер по каталогу, код сборки и все множественные значения каталога.
Функциональная группа/Место	Применение значений функциональной группы и места из выбранного компонента к редактируемому компоненту.
Номинальные значения	Применение значений НОМИНАЛ1-12 из выбранного компонента к редактируемому компоненту.
Все перечисленные выше	Применение значений из выбранного компонента в редактируемый компонент — только для перечисленных категорий.

Обновить

Обновление списка последними данными проекта.

Копировать позиционное обозначение

Применение выбранного позиционного обозначения к редактируемому компоненту.

Вычислить следующий

Предоставление следующего доступного позиционного обозначения (последовательности или номера линейной ссылки) для типа устройства, выбранного в диалоговом окне.
