В обозначениях сварки теперь поддерживаются последние редакции стандартов ISO (ISO 2553:2019) и JIS (JIS Z 3021:2016).
После добавления поддержки новых стандартов ISO 2553:2019, ISO 4063:2009 и JIS Z 3021:2016 можно добавлять аннотации к документам, созданным в AutoCAD Mechanical, используя последние редакции для обозначений сварки.
Прим.: Инструментарий AutoCAD Mechanical все так же поддерживает все прошлые редакции стандартов и позволяет открывать, редактировать и сохранять документы, созданные в предыдущих версиях, без обновления обозначений сварки в них. При сохранении новой редакции обозначения сварки в формате более ранней версии обозначение преобразуется в блок.
Диалоговое окно "Параметры"
Для новых чертежей в инструментарии AutoCAD Mechanical 2022 по умолчанию используется новая редакция стандарта ISO или JIS. При открытии чертежа, созданного в предыдущих версиях, по умолчанию будет выбрана старая редакция стандарта. Редакцию стандарта можно изменить в диалоговом окне «Параметры».
Диалоговое окно «Параметры обозначений сварных швов»

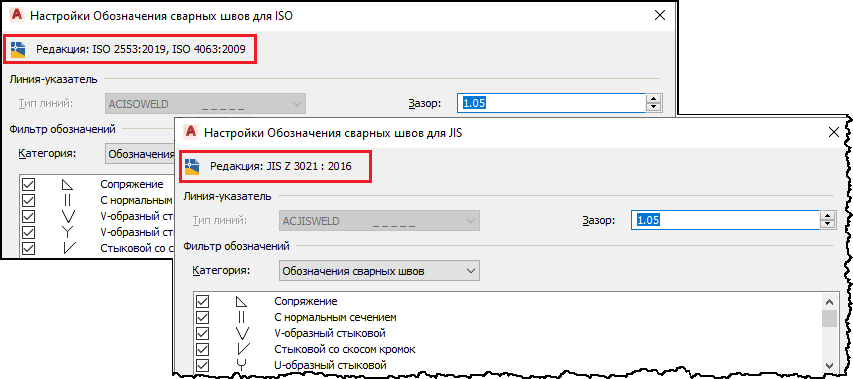

В окне «Параметры обозначений сварных швов» отображаются последние редакции стандартов ISO и JIS. Соответствующие обозначения сварки и подложки также представлены в фильтре «Обозначение».
Диалоговое окно "Обозначение сварного шва"

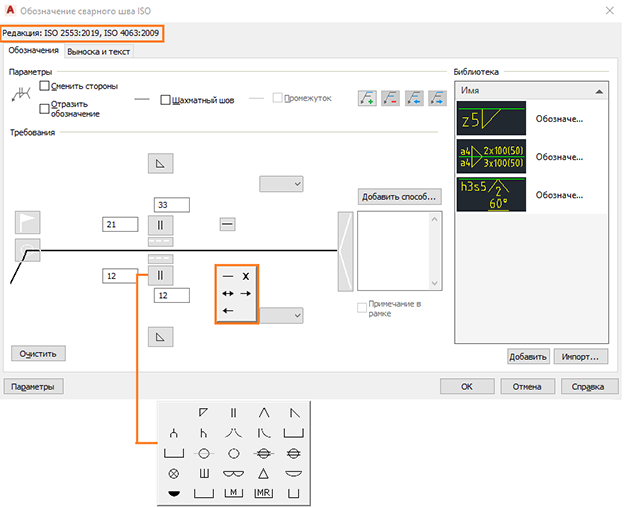

В диалоговом окне «Обозначение сварки» содержится новая система изображений сварки и редакции основных и дополнительных обозначений.

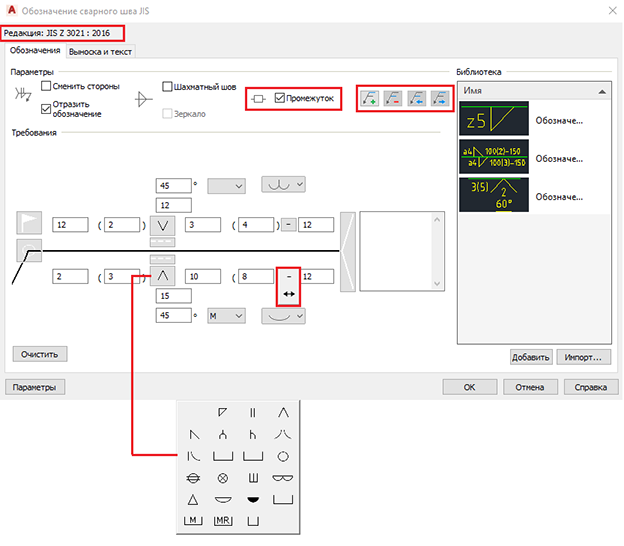

Кроме того, в диалоговое окно «Обозначение сварки по стандарту JIS» включен новый разделитель и элементы управления для поддержки строк с несколькими ссылками.
Палитра свойств

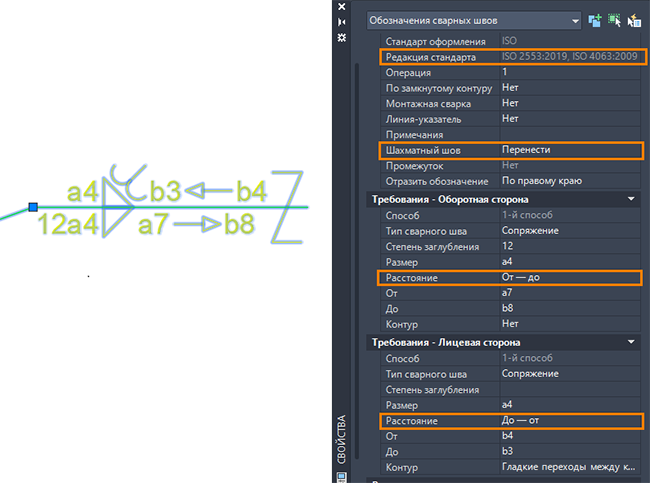

Все свойства обозначений сварки можно просматривать и изменять на палитре свойств.
