Трассировка

Трассировка обеспечивает безопасное пространство для предоставления обратной связи по чертежу без изменения существующего чертежа. Эта функция работает как виртуальная калька, накладываемая на чертеж, которая позволяет участникам проекта добавлять в него свои пометки и комментарии.

Создавайте трассировки в веб-приложении AutoCAD, мобильном приложении AutoCAD или приложении AutoCAD для настольных компьютеров (Windows или Mac), а затем отправляйте их коллегам или предоставляйте коллегам доступ к ним, чтобы они могли просмотреть трассировку и ее содержимое.

Использование трассировки

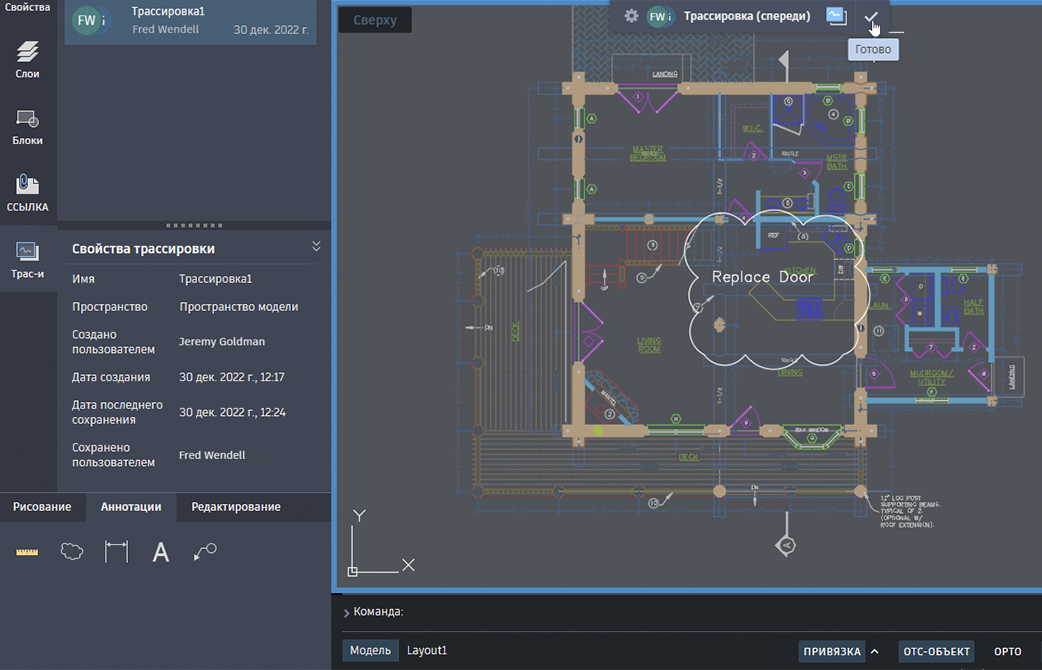

1. Создайте новую или откройте существующую трассировку. В этом примере показано веб-приложение AutoCAD, однако трассировки также можно создавать в мобильном приложении AutoCAD или в классической программе AutoCAD (для Windows или Mac).

2. Добавьте в трассировку пометку или дополнительные сведения о проекте.

3. Сохраните чертеж, а затем предоставьте доступ к нему коллеге или участнику проекта.


При открытии чертежа в классической версии AutoCAD (Windows или Mac) коллеги получают уведомления обо всех новых трассировках. Получатели могут открыть трассировку, чтобы посмотреть добавленные объекты, а затем принять решения на основе приложенной обратной связи.

Прим.: Трассировки поддерживаются только в форматах файлов чертежей 2010 или более поздней версии и не поддерживаются в формате DXF.

Копирование объектов трассировки в чертеж

Команда КОПИРОВАТЬИЗТРАССИРОВКИ позволяет копировать объекты из трассировки в чертеж.

Функционал классического, мобильного и веб-приложения

Функционал может немного отличаться в зависимости от того, какая версия AutoCAD используется — классическое (Windows или Mac), мобильное или веб-приложение. Несмотря на то что просматривать трассировки можно в приложениях для ПК, веб-браузеров и мобильных устройств, создавать и редактировать их можно только в мобильном или веб-приложении.

Функционал	Мобильное и веб-приложение	Классическая программа (Windows или Mac)
Создание трассировки	X	X
Редактирование созданной трассировки	X	X
Просмотр трассировок других пользователей	X	X
Редактирование чертежа при просмотре трассировки	X	X
Добавление публикаций в трассировку, созданную другими пользователями, и их удаление	X	X
Удаление всех трассировок на чертеже		X
Использование помощника по работе с пометками для автоматической идентификации пометок		X
