Редактор сечений коридора позволяет просматривать и изменять сечения коридора и визуально контролировать применение сборок к различным пикетам.

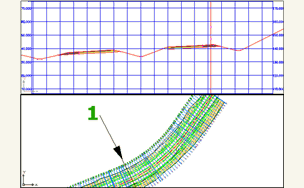

Редактор сечений коридора используется для применения переопределений конструкций к сечению коридора или к диапазону сечений и для просмотра только этих сечений. Для просмотра вида сечения коридора и его местоположения в коридоре (1) откройте два горизонтальных видовых экрана.

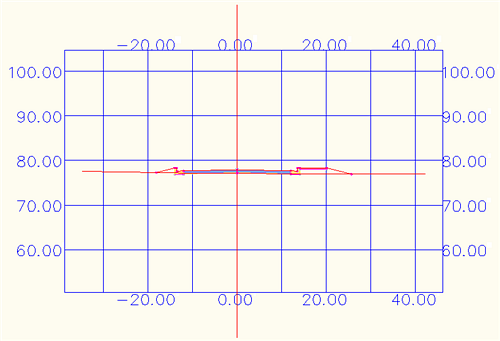

Далее приведен пример сечения простого коридора при просмотре в редакторе сечений коридора.
Можно также просматривать сложные коридоры, которые моделируются с помощью нескольких базовых линий. Можно просматривать пикеты коридора последовательно или переходить к определенным пикетам.
При необходимости отредактируйте параметры коридора и конструкции, используя следующие методы:
- Измените числовое значение конструкции путем изменения параметров элементов конструкции.
- Измените вручную конструкцию, добавляя звенья и точки к геометрии части элемента конструкции.
- Измените числовые значения параметров конструкции, редактируя ручками геометрию части элемента конструкции.
- Вставьте или удалите элементы конструкции в секции коридора.
Переопределение конструкций может потребовать от пользователя редактирования точек путей, звеньев и форм, которые представлены в коридоре как коды объектов. Для изменения или удаления кодов используйте команду "Редактировать пользовательские коды".
Если элемент конструкции отредактирован путем добавления или удаления точки или звена или путем редактирования геометрии элементов конструкций с помощью ручек, отредактировать значения измененных параметров в редакторе сечений коридора невозможно.
