Проверка расстояния видимости с помощью видимости от точки к точке

Этот инструмент используется для локальной проверки видимости, например в зоне повышенного риска на перекрестке.

Для проверки допустимости спроектированного рельефа эта проверка, как правило, выполняется относительно конечной поверхности грунта или сложной поверхности (поверхности коридора, вставленной в существующую конечную поверхность грунта).

Прим.: Все линии обзора, построенные в ходе выполнения одной команды, создаются в виде блоков AutoCAD на слое 0. При необходимости эти линии легко выбрать и удалить.

1. Выберите вкладку "Анализ"панель "Проектные данные"раскрывающийся список "Проверка видимости""От точки к точке" найти.
2. Выберите поверхность или нажмите ENTER и выберите поверхность из списка.
3. В командной строке выдаются запросы на задание следующих параметров:
   • уровень глаз водителя
   • местоположение водителя
   • высота цели
   • местоположение цели

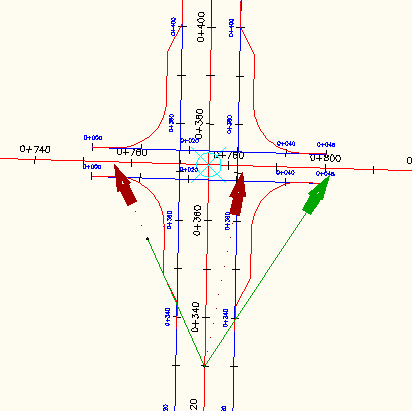

   Если цель видна с места водителя, отображается зеленая стрелка. В командной строке отображается расстояние между водителем и целью.



   Если цель не видна с места водителя, участок линии прямой видимости отображается зеленым цветом, а линия за точкой, преграждающей видимость, отображается красным цветом. В командной строке выводится сообщение о том, что видимость затруднена. Выводится список, в котором перечислены имя поверхности, вызвавшей ограничение видимости, координаты преграждающей видимость точки и расстояние от водителя до цели.

4. Продолжите задание целей или нажмите ESC для завершения команды.
   Прим.: Все линии обзора, построенные в ходе выполнения одной команды, создаются в виде блоков AutoCAD на слое 0. При необходимости эти линии легко выбрать и удалить.
