Эта команда используется, если требуется определить, будет ли виден вертикальный объект, например светофор или вышка, в пределах определенного радиуса.
Эту команду также можно использовать для определения дальности видимости для водителя на стоп-линии перекрестка.
Для проверки допустимости спроектированного рельефа эта проверка, как правило, выполняется относительно конечной поверхности грунта или сложной поверхности (поверхности коридора, вставленной в существующую конечную поверхность грунта).
Эта команда создает заштрихованные области на текущем слое чертежа, показывающие разные уровни видимости.
- Установите на чертеже тот слой, на котором требуется создавать штриховку.
-
Выберите
найти.
- Выберите поверхность или нажмите ENTER и выберите поверхность из списка.
- В командной строке выдаются запросы на задание следующих параметров:
- местоположение объекта
- высота объекта
- радиус области обзора

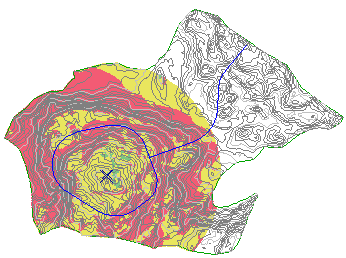

По завершении команды на поверхности в пределах заданного радиуса отображаются следующие цветные (заштрихованные) области:
Цвет Видимость Зеленый объект виден полностью Желтый объект виден частично Красный объект не виден
