Создание точек на перпендикуляре к объекту

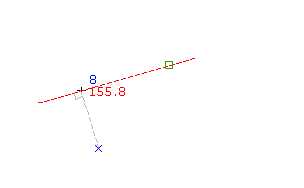

По отношению к заданной точке созданная точка находится на перпендикуляре к линии или на радиусе дуги. Точка находится на перпендикуляре к отрезку, проведенном через выбранную точку.

  1. Выберите параметры и создайте стили, слои, группы точек и ключи-описатели.
  2. Вкладка "Главная" панель "Создать данные рельефа" меню "Точки" "Создать точки – Пересечения" "Перпендикуляр" .
  3. Выберите объект.
  4. Укажите точку на перпендикуляре, выполнив одно из следующих действий:
    • Выберите точку в чертеже.
    • Для указания точки перпендикуляра используйте прозрачные команды.
  5. Введите описание или нажмите ENTER, чтобы пропустить ввод описания.
  6. Введите отметку точки или нажмите ENTER, чтобы пропустить ввод отметки.
Прим.: На то, как точка отображается, оказывают влияние многие факторы. Для получения дополнительных сведений см. раздел Управление внешним видом точек на чертеже.
