Создание точек на пересечении направление/объект:

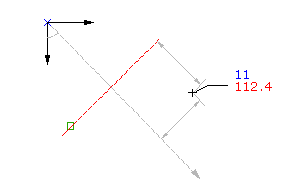

Создание точки на пересечении линии, кривой или переходной кривой и линии направления.

Задайте значения, указав точки на чертеже, с помощью прозрачных команд или путем ввода значений в командной строке.

  1. Выберите параметры и создайте стили, слои, группы точек и ключи-описатели.
  2. Вкладка "Главная" панель "Создать данные рельефа" меню "Точки" "Создать точки – Пересечения" "Направление/Объект" .
  3. Выберите объект.
  4. Укажите расстояние смещения, выполнив одно из следующих действий:
    • Введите расстояние.
    • Выберите точку в чертеже.
    • Чтобы указать точку для определения смещения, используйте прозрачные команды.
  5. Укажите начальную точку, выполнив одно из следующих действий:
    • Выберите точку в чертеже.
    • Для указания точки используйте прозрачные команды.
  6. Укажите направление из начальной точки, выполнив одно из следующих действий:
    • Выберите точку в чертеже.
    • Для определения точки используйте прозрачные команды.
    • Введите Z, затем введите азимут линии направления.
    • Введите B, затем укажите квадрант и румб.
  7. Укажите расстояние смещения, выполнив одно из следующих действий:
    • Введите расстояние.
    • Выберите точку в чертеже.
    • Чтобы указать точку для определения смещения, используйте прозрачные команды.
  8. Введите описание или нажмите ENTER, чтобы пропустить ввод описания.
  9. Введите отметку точки или нажмите ENTER, чтобы пропустить ввод отметки.
Прим.: На то, как точка отображается, оказывают влияние многие факторы. Для получения дополнительных сведений см. раздел Управление внешним видом точек на чертеже.
