Создание точек на пересечении объект/объект:

Создание точки в месте пересечения линий, дуг, линий земельного участка или характерных линий.

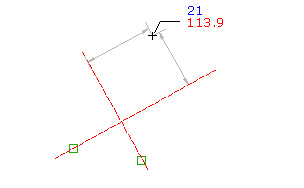

Если объекты не пересекаются, команда продолжает один из объектов для определения точки пересечения. Точка находится на расстоянии смещения от места пересечения двух объектов.

1. Выберите параметры и создайте стили, слои, группы точек и ключи-описатели.
2. Выберите вкладку "Главная"панель "Создать данные рельефа"меню "Точки""Создать точки – Пересечения""Объект/Объект".
3. Выберите объект.
4. Укажите расстояние смещения, выполнив одно из следующих действий:
   • Введите расстояние.
   • Выберите точку в чертеже.
   • Чтобы указать точку для определения смещения, используйте прозрачные команды.
5. Выберите второй объект.
6. Укажите расстояние смещения, выполнив одно из следующих действий:
   • Введите расстояние.
   • Выберите точку в чертеже.
   • Чтобы указать точку для определения смещения, используйте прозрачные команды.

   В чертеже каждая точка пересечения отмечена знаком Х. Если найдено только одно пересечение, то точка будет создана автоматически.

7. Укажите точку пересечения, выполнив одно из следующих действий:
   • Нажмите рядом со знаком Х, на котором требуется создать точку.
   • Введите A, чтобы разместить точки в обеих точках пересечениях.
8. Введите описание или нажмите ENTER, чтобы пропустить ввод описания.
9. Введите отметку точки или нажмите ENTER, чтобы пропустить ввод отметки.

Прим.: На то, как точка отображается, оказывают влияние многие факторы. Для получения дополнительных сведений см. раздел Управление внешним видом точек на чертеже.
