Нанесение меток на местоположения пересекающих труб в видах профиля и видах сечения

Можно наносить метки на местоположения пересекающих труб в видах профиля и видах сечения

Назначение меток местоположениям напорных труб может привести к появлению двух меток для трубы (одна обычная метка трубы и одна — пересекающей трубы). Если это нежелательно, можно использовать стили меток "Null", которые содержатся в шаблонах Autodesk Civil 3D. Стили меток "Null" задаются для меток труб в качестве стилей по умолчанию.

Нанесение отметки на виде профиля на местоположение, в котором трубы трубопроводной сети пересекают трассу

1. Спроектируйте трубопроводную сеть и добавьте ее на вид профиля.
   Совет: Можно добавить трубопроводную сеть на вид профиля при его создании или использовать команду Отобразить элементы в профиле для добавления элементов на существующий вид профиля.
2. Редактируйте стиль трубы таким образом, чтобы компоненты пересекающей трубы отображались на виде профиля. На вкладке Отображение диалогового окна Стиль трубы выберите значение Профиль для параметра Направление просмотра и затем убедитесь, что компоненты пересекающей трубы, которые требуется отобразить, являются видимыми.
3. Настройте стиль меток "Профиль пересечения" для труб. Коллекция меток для этих стилей меток доступна в Области инструментов. На вкладке Параметры разверните коллекцию Трубы Метки Профиль пересечения и используйте контекстное меню, чтобы создать или редактировать стиль меток. Несколько свойств пересекающей трубы содержится в Редакторе компонентов текста, который можно использовать для маркировки информации о пикете и отметке пересекающей трубы.
4. Выберите трубопроводную сеть для отображения соответствующей контекстной ленты.

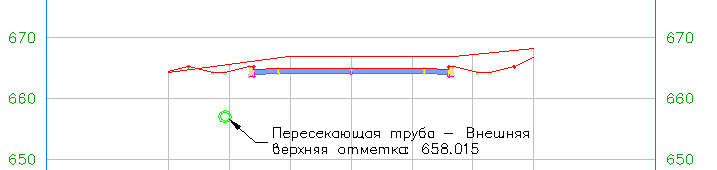

5. Нажмите на панели Метки и таблицы кнопку Добавить метки, а затем выберите Вся трубопроводная сеть — на профиле или Один элемент — на профиле. Можно убрать метку с трубы, как показано на следующем рисунке.



   При перемещении пересекающей трубы к следующему пикету по ходу трассы к меткам будет добавлена информация о новом пикете и новой отметке.

Маркировка местоположений на виде сечения, в которых трубы трубопроводной сети пересекают ось сечения

1. Создайте трубопроводную сеть и добавьте ее к видам сечений.
   Совет: Можно добавить элементы трубопроводной сети на виды сечения при создании видов сечения или путем редактирования свойств существующего вида сечения или группы видов сечений.
2. Редактируйте стиль трубы таким образом, чтобы компоненты трубы отображались на виде сечения. На вкладке Отображение диалогового окна Стиль трубы выберите значение Сечение для параметра Направление просмотра и затем убедитесь, что компоненты трубы, которые требуется отобразить, являются видимыми.
3. Настройте стиль меток "Сечение пересечения" для труб. Коллекция меток для этих стилей меток доступна в Области инструментов. На вкладке Параметры разверните коллекцию Трубы Метки Сечение пересечения и используйте контекстное меню, чтобы создать или редактировать стиль меток. Несколько свойств содержится в Редакторе компонентов текста, который можно использовать для маркировки информации об отметке сечения трубы.
4. Выберите трубопроводную сеть для отображения соответствующей контекстной ленты.

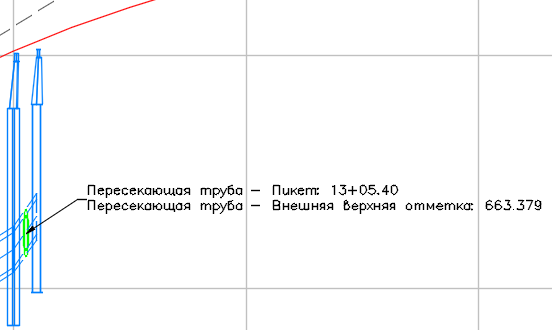

5. Нажмите на панели Метки и таблицы кнопку Добавить метки, а затем выберите Вся трубопроводная сеть - на сечении или Один элемент — на сечении. Можно убрать метку с трубы, как показано на следующем рисунке.



   При перемещении пересекающей трубы в другую отметку метки будут обновлены в соответствии с новой информацией.
