Создание трассы из графических объектов

Создание трассы из выбранных линий, кривых или полилиний

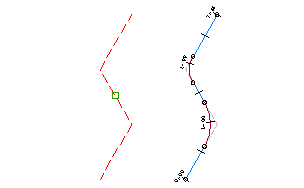

Эта команда преобразует последовательность графических объектов в трассу и может добавлять кривые между прямыми участками.

  1. Начертите одну или несколько линий, кривых или полилиний на чертеже.
  2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Трасса" "Создать трассу из объектов" найти.
  3. Выберите графические объекты и нажмите клавишу ENTER.
    Прим.: Введите ССЫЛКА в командной строке для выбора объектов из чертежа внешней ссылки. Более подробные сведения о ссылках на внешние чертежи можно найти в справке по AutoCAD.
  4. Нажмите клавишу ENTER, чтобы принять направление трассы, или нажмите R для изменения направления на обратное.
  5. Укажите в диалоговом окне Создание трассы - на основе полилинии уникальное имя трассы.
  6. Введите необязательное описание.
  7. Введите значение начального пикета.
  8. На вкладке Общие задайте значения следующих параметров.
    • "Площадка"

      Задайте площадку, с которой должна быть связана трасса или примите значение по умолчанию <Нет>. Дополнительные сведения см. в разделе Площадки.

    • Стиль трассы
    • Слой трассы
    • Набор меток трассы
  9. Если требуется применить к трассе критерии проектирования, перейдите на вкладку Критерии проектирования и задайте значение параметра Начальная проектная скорость для применения к начальному пикету трассы.

    Эта проектная скорость применяется ко всей трассе. После создания трассы можно применить к различным пикетам другие проектные скорости. Для получения подробной информации см. раздел Изменение проектной скорости трассы и свойств критериев проектирования.

  10. Если требуется связать с трассой стандарты проектирования, установите флажок Использовать режим проектирования с учетом критериев.

    На вкладке "Критерии проектирования" задайте значения следующих параметров.

    • Использовать файл критериев проектирования

      Установите этот флажок, если требуется связать с трассой файл критериев проектирования. Когда этот флажок установлен, доступно местоположение файла критериев проектирования по умолчанию, а также свойства "Критерии по умолчанию".

      Прим.: По умолчанию при проектировании с учетом критериев используется первый файл критериев проектирования, находящийся в папке C:\ProgramData\Autodesk\C3D <версия>\rus\Data\Corridor Design Standards\<единицы измерения>.
    • Использовать набор проверок проекта

      Установите этот флажок, если требуется связать с трассой набор проверок проекта. Когда этот флажок установлен, доступен список наборов проверок проекта. Выберите в списке требуемый набор проверок проекта.

  11. Нажмите "OK".
