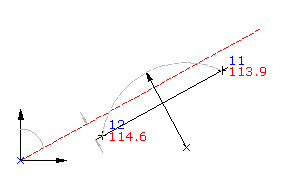

Создание точки в месте пересечения линии (направления) и окружности (расстояния).
Задайте значения, указав точки на чертеже, с помощью прозрачных команд или путем ввода значений в командной строке.
- Выберите параметры и создайте стили, слои, группы точек и ключи-описатели.
-
.
- Укажите точку на радиусе, выполнив одно из следующих действий:
- Выберите точку в чертеже.
- Для указания точки используйте прозрачные команды.
- Укажите радиус, выполнив одно из следующих действий:
- Введите значение радиуса.
- Выберите точку в чертеже.
- Для указания радиуса используйте прозрачные команды.
- Укажите начальную точку, выполнив одно из следующих действий:
- Выберите точку в чертеже.
- Для указания точки используйте прозрачные команды.
- Укажите направление из начальной точки, выполнив одно из следующих действий:
- Выберите точку в чертеже.
- Для определения точки используйте прозрачные команды.
- Введите Z, затем введите азимут линии направления.
- Введите B, затем укажите квадрант и румб.
- Укажите расстояние смещения, выполнив одно из следующих действий:
- Введите расстояние.
- Выберите точку в чертеже.
- Чтобы указать точку для определения смещения, используйте прозрачные команды.
В чертеже каждая точка пересечения отмечена знаком Х. Если найдено только одно пересечение, то точка будет создана автоматически.
- Укажите точку пересечения, выполнив одно из следующих действий:
- Нажмите рядом со знаком Х, на котором требуется создать точку.
- Введите A, чтобы разместить точки в обеих точках пересечениях.
- Введите описание или нажмите ENTER, чтобы пропустить ввод описания.
- Введите отметку точки или нажмите ENTER, чтобы пропустить ввод отметки.
Прим.: На то, как точка отображается, оказывают влияние многие факторы. Для получения дополнительных сведений см. раздел Управление внешним видом точек на чертеже.
