Вычитание из объектов структуры линий

Можно удалить из линии или из содержащего линию блока выбранный фрагмент, полностью сохранив остальные фрагменты. Удаляемый фрагмент или его контур может содержать линии, полилинии (замкнутые или незамкнутые), дуги, окружности, текст и области штриховки. Если в результате удаления фрагмента удалена часть замкнутой полилинии, эта полилиния восстанавливается как замкнутая. Если в результате удаления фрагмента замкнутая полилиния разделена на две части, каждая из этих частей восстанавливается как отдельная замкнутая полилиния. Однако в том случае, если удаление фрагмента привело к разделению области штриховки на две части, эта область штриховки остается единым объектом структуры линий, который можно выбрать нажатием любой из частей.

Прим.: При выполнении этой операции фрагмент окончательно удаляется из чертежа. Если требуется скрыть линии, не удаляя их, можно применить команду "Скрыть".

1. Вычертите линии по контуру фрагмента, который требуется удалить (если такие линии отсутствуют).
2. Выберите линию или объект, из которого требуется удалить очерченный фрагмент.
3. Щелкните правой кнопкой мыши и выберите "Средства редактирования AD""Вычесть".
4. Выберите линии по контуру фрагмента, который требуется удалить. Нажмите ENTER.
5. Нажмите ENTER для сохранения выбранной линии. Нажмите "д" (да) для ее удаления.

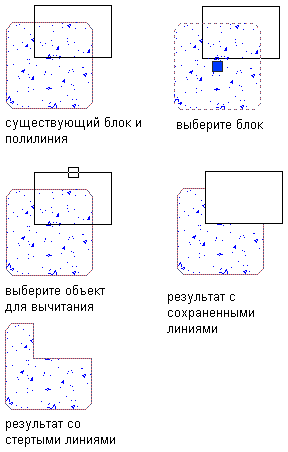

Удаление части блока
