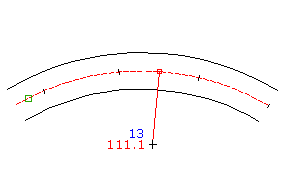

Создание точек по данным пикета и смещения

Для задания положения точки используются пикет и смещение.

  1. Выберите параметры и создайте стили, слои, группы точек и ключи-описатели.
  2. Вкладка "Главная" панель "Создать данные рельефа" меню "Точки" "Создать точки – Разное" "Объект по пикету/смещению" .
  3. Выберите линию, полилинию, характерную линию, линию земельного участка или дугу.
  4. Введите начальный пикет или нажмите ENTER, чтобы принять значение по умолчанию.

    Конечный пикет будет вычислен автоматически.

  5. Введите пикет, на котором нужно создать точку, или нажмите ENTER, чтобы принять значение по умолчанию.
  6. Введите расстояние смещения.
  7. По запросу введите имя, описание и отметку точки.
  8. Нажмите клавишу ENTER для завершения команды.
Прим.: На то, как точка отображается, оказывают влияние многие факторы. Для получения дополнительных сведений см. раздел Управление внешним видом точек на чертеже.
