Имеется возможность указать местоположение точки, задав угол (румб, азимут, угол или отклонение) и расстояние от опорной точки.
Прежде чем можно будет указать угол и расстояние в команде полярной съемки, следует задать временную линию начала отсчета, из которой будут рассчитываться все последующие точки.

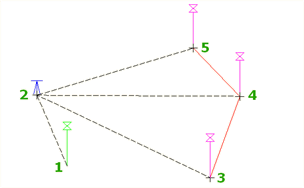

Опорную линию определяют две точки, введенные последними. Ее можно использовать многократно для выполнения нескольких операций съемки в рамках команды. Задайте угол и расстояние до следующей точки. При заданных опорной линии (1-2) и начальной точке (2) определите точки (3, 4, 5) методом полярной съемки.
Чтобы задать линию, следует либо выбрать существующую линию в чертеже, либо ввести две точки. Если в команде одна точка уже введена, будет выдан запрос о второй точке для определения линии начала отсчета.
При использовании этой команды обновления линии начала отсчета не происходит; она одна и та же для всех введенных точек.
- Когда команда выдает запрос о вводе точки, выполните одно из следующих действий:
- Щелкните вкладку Прозрачные,
панель «План»,
Полярная съемка
найти.
- Щелкните правой кнопкой мыши для отображения контекстного меню Прозрачные команды
Полярная съемка.
- Активируйте панель инструментов «Прозрачные команды» и выберите Полярная съемка
.
- Введите 'ss.
- Щелкните вкладку Прозрачные,
- Если в основную команду еще не введены точки, необходимо, указать временную линию начала отсчета, воспользовавшись одним из следующих вариантов:
- Выберите линию.
- Введите p, затем укажите начальную и конечную точки линии.
- Если в основную команду введена одна точка, то эта точка будет использоваться в качестве начальной точки для временной линии начала отсчета. Укажите конечную точку временной линии начала отсчета.
- Введите угол, выполнив одно из следующих действий:
- Введите угол в угловых мерах, установленных для чертежа.
- Введите b, затем определите угол, указав квадрант и румб.
- Введите d, затем укажите угол отклонения.
- Введите z, затем укажите азимут.
- Введите c, чтобы переключаться между направлениями угла по часовой стрелке и против часовой стрелки.
- Чтобы указать расстояние, щелкните кнопкой мыши в чертеже или введите значение.
- По запросу введите отметку. Для получения дополнительных сведений см. раздел Ввод отметки для прозрачной команды.
Прим.: Запрос отметки для прозрачных команд включается и выключается с помощью параметра "Запрос на ввод 3D точек" в параметрах "Прозрачные команды". Дополнительные сведения приведены в разделе "Параметры прозрачных команд".
- При работе в рамках выполняющейся команды выполните одно из следующих действий:
- Чтобы ввести другую точку полярной съемки, используя тот же тип угла, введите угол и повторите шаги 5 и 6.
- Для завершения прозрачной команды "Полярная съемка" нажмите клавишу Esc.
Дополнительные точки вычисляются по линии начала отсчета, заданной при запуске прозрачной команды.
