Точки - это объекты Autodesk Civil 3D, которые могут отображаться на чертеже и которыми можно манипулировать графическим образом. Внешний вид точек устанавливается с помощью меток точек и стилей точек.
В предыдущих версиях Autodesk Civil 3D точки были подчиненными компонентами группы точек. Теперь точки в Autodesk Civil 3D являются отдельными объектами, над которыми можно выполнять следующие операции:
- На чертеже можно выбирать отдельные точки и графически менять местоположение и угол поворота с помощью ручек.
- Для переноса этих отметок на поверхность можно создать выбранный набор точек.
- Свойства точек можно изменить в диалоговом окне "Свойства" программы AutoCAD, в котором описываются как базовые свойства, так и свойства, относящиеся к Autodesk Civil 3D.
- В командах создания точек можно изменить параметры "Номер следующей точки". Прим.:
Для выполнения любой из этих функций необходимо выдать и разблокировать точку. Кроме того, точка не должна быть точкой геодезической съемки.
Группы точек можно использовать для систематизации точек и для управления их видом на чертеже. Группы точек позволяют напрямую обращаться к данным точек и отвечают за рисование точек. Для групп точек есть возможность переопределения, в соответствии с которым каждой точке группы назначается определенный стиль точек и стиль меток точек, используемые вместо стилей, заданных для отдельных точек.

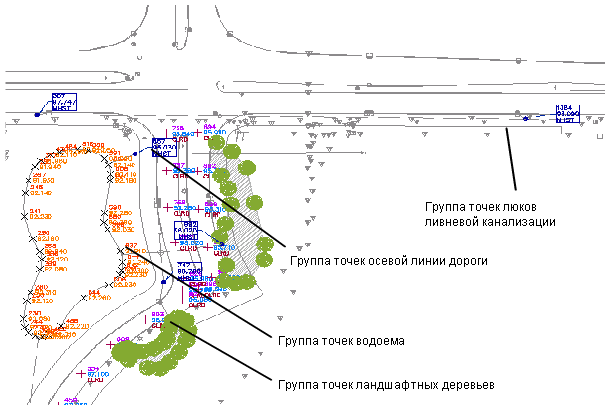

Группы точек, демонстрирующие различное использование стилей точек
При создании точек в диалоговом окне "Редактировать параметры команды - CreatePoints" указывается слой точки.
Свойства точки можно отображать с помощью команды AutoCAD СПИСОК.
