Теперь настройки допуска учитываются в отдельных состояниях модели. Улучшена доступность допуска параметра и поддержка Excel.
Параметры допуска для каждого состояния модели

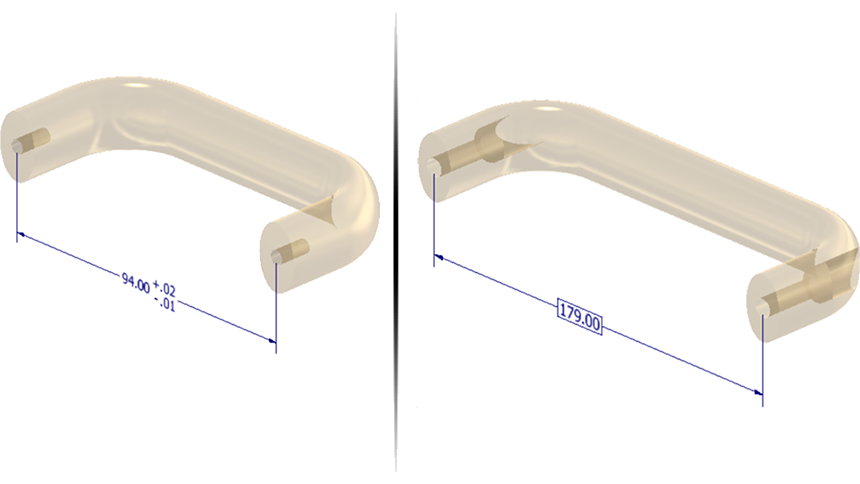

В состояниях модели детали и сборки теперь поддерживаются уникальные настройки допуска для каждого отдельного состояния.
Новый тип допуска и расширенный доступ к параметрам

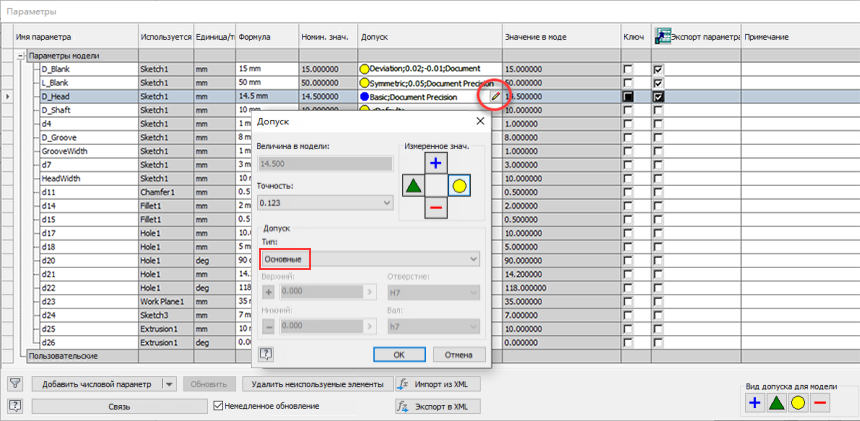

Ранее столбец «Допуск» в разделе «Параметры» можно было изменить на «Верхний», «Средний», «Номинальный» или «Нижний». Теперь для вызова полного диалогового окна допуска следует щелкнуть строку допуска и значок карандаша.

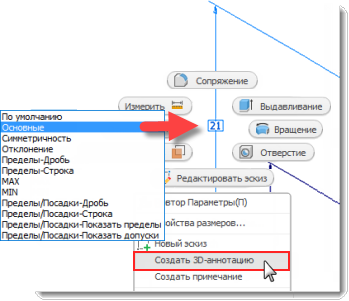

В набор выбранных типов добавлен тип допуска Базовый. Теперь можно повысить и синхронизировать базовый допуск с 3D-аннотациями и восстановить его в чертежах.
Дополнительные сведения см. в разделе Работа с параметрами в моделях.
Дополнительные сведения см. в разделе Редактирование допуска для отдельных размеров.
Параметры допуска доступны в электронной таблице

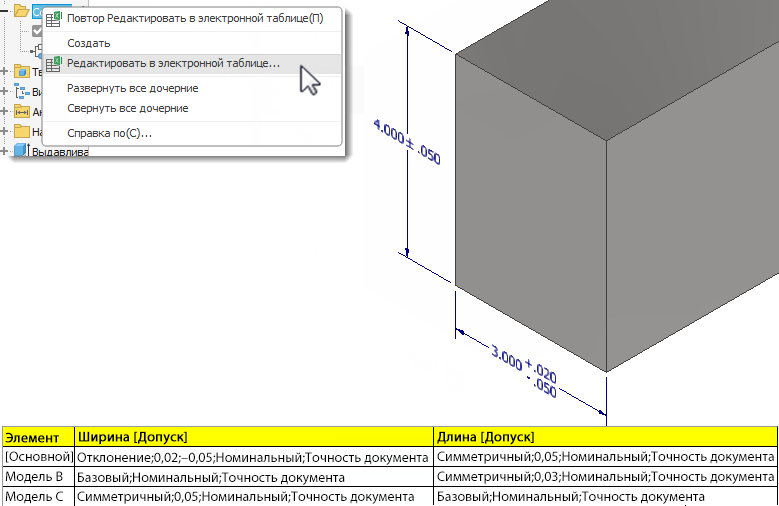

В этой версии добавлена возможность сохранения в Excel настроек параметров допуска состояний модели. Для состояний модели теперь также можно настраивать пользовательские текстовые и логические (True или False) параметры.
Дополнительные сведения см. в разделе Редактирование состояний модели.

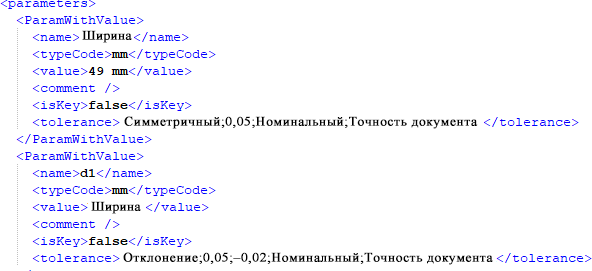

Допуски в файлах XML для экспорта и импорта
Настройки допуска параметра для каждого состояния модели теперь включаются при экспорте и импорте файлов XML.
Дополнительные сведения см. в разделе Работа с параметрами в моделях.
Порядок сортировки параметров с несколькими значениями

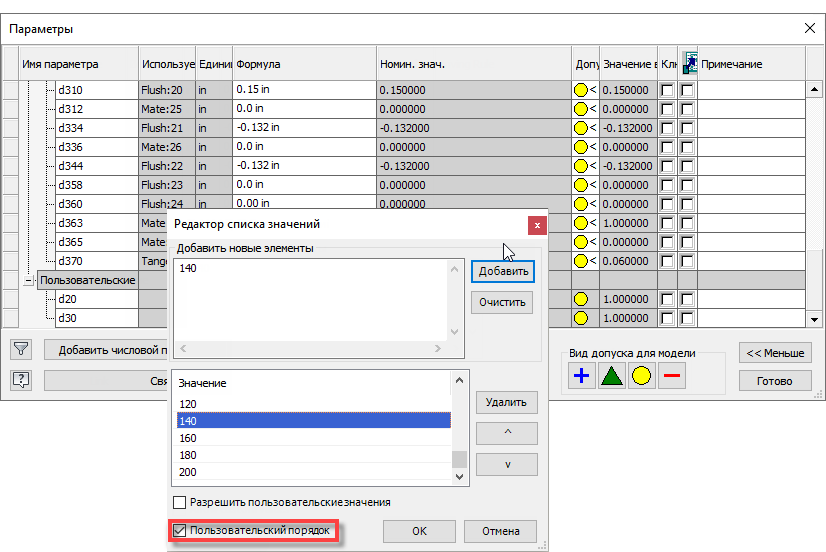

Теперь можно сортировать параметры с несколькими значениями, например помещать часто используемые значения в начало списка. В диалоговом окне «Параметры» щелкните правой кнопкой мыши параметр в любом столбце, выберите «Редактировать список, содержащий несколько значений» и установите флажок «Пользовательский порядок».
