Сведения об улучшениях в модуле «Трубы и трубопроводы».
Настраиваемые отводы
Предыдущие версии Inventor позволяли добавлять только отводы на 45 или 90 градусов к жесткому участку трубопровода. Начиная с этого выпуска, можно применять отводы с настраиваемыми углами.
Если активирован стиль с настраиваемыми отводами, выберите параметр «Настраиваемые отводы» в диалоговом окне «Трасса». Затем используйте манипуляторы в виде изогнутых стрелок или введите значение угла отвода относительно текущего положения.
- При перетаскивании на 45 или 90 градусов трасса заполняется жестким отводом. Жесткий отвод размещается как стандартная деталь.
- При перетаскивании на угол, отличающийся от 45 или 90 градусов, трасса заполняется настраиваемым отводом. Настраиваемый отвод размещается как пользовательская деталь.
Минимальный и максимальный углы определяются в столбце «Пользовательский угол» в настройках детали из Библиотеки компонентов.
Новые стили для настраиваемых отводов

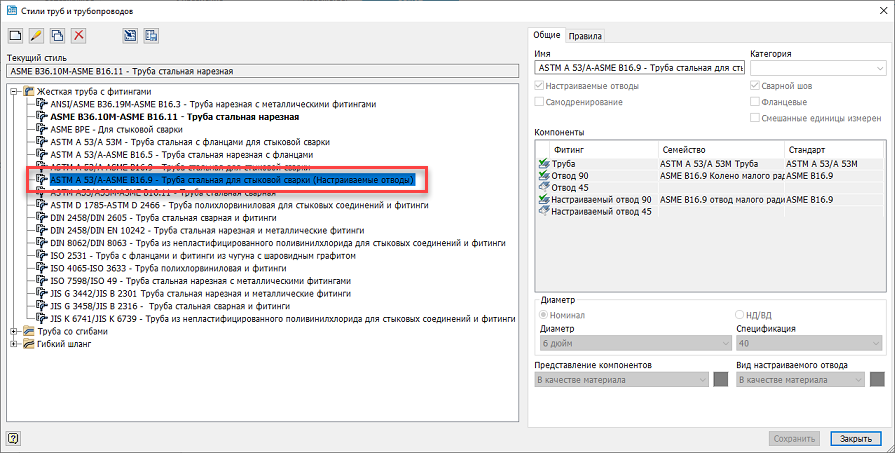

Новые стили, поддерживающие использование настраиваемых отводов («Настраиваемый отвод 45», «Настраиваемый угол 90»), доступны в диалоговом окне «Стили труб и трубопроводов».

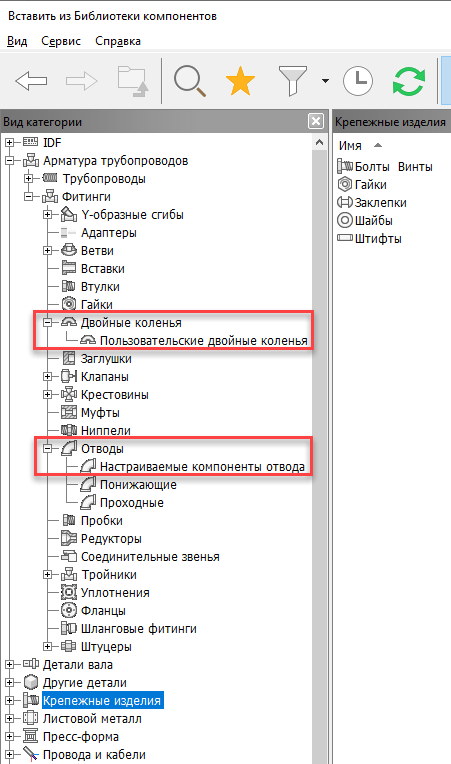

Кроме библиотеки «Настраиваемые отводы» также добавлена библиотека «Пользовательские двойные коленья». Поддерживается разработка и публикация деталей из обеих библиотек.
Дополнительные сведения см. в разделе Создание новых стилей труб и трубопроводов.
Дополнительные сведения см. в разделе Разработка деталей труб и трубопроводов.
