Сведения о различных усовершенствованиях видов чертежа.
Редактирование свойств выносного элемента

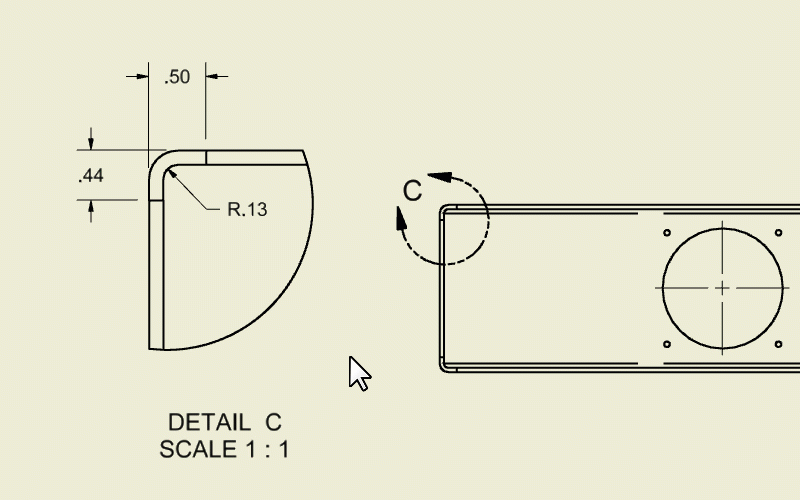

При редактировании выносного элемента используйте команду «Редактировать свойства выносного элемента», чтобы изменить форму границы выносного элемента с круглой на прямоугольную. Команду можно вызвать в контекстном меню вида в обозревателе или на листе.
Подробные сведения приведены в разделе Выносные элементы.
Имя состояния модели в метке вида на чертежах

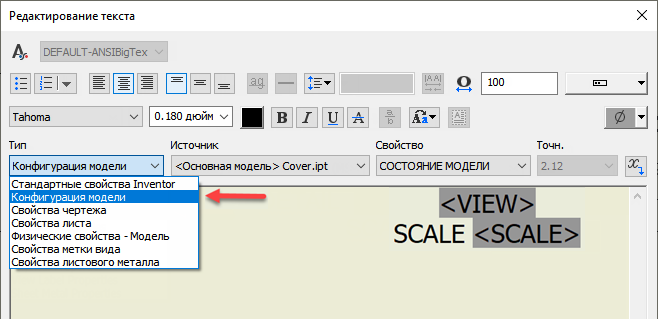

В поле со списком «Тип» диалогового окна «Формат текста» добавлена новая категория «Конфигурация модели». Это позволяет настроить метки вида для отображения имени состояния модели на видах чертежа. Любые изменения состояния модели вида отражаются в метке вида.
Поддержка состояний модели на виде наложения

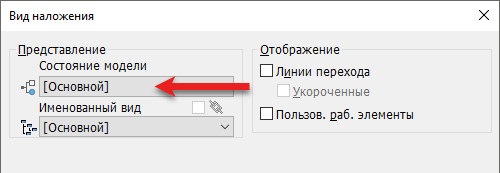

При создании вида наложения для деталей можно выбрать требуемое состояние модели с целью отображения в этом виде. Эта функция полезна в случае, когда, к примеру, требуется отобразить деталь до и после обработки.
Подробную информацию см. в разделе Работа с видами наложения.
Команда «Базовый вид» не требуется при создании вида чертежа с заданным форматом листа
Ранее диалоговое окно «Базовый вид» всегда отображалось при выборе формата листа во время создания чертежа. Теперь, если в формате листа определен хотя бы один вид, команда «Базовый вид» не запускается.
Улучшенный пользовательский интерфейс для работы с метками видов

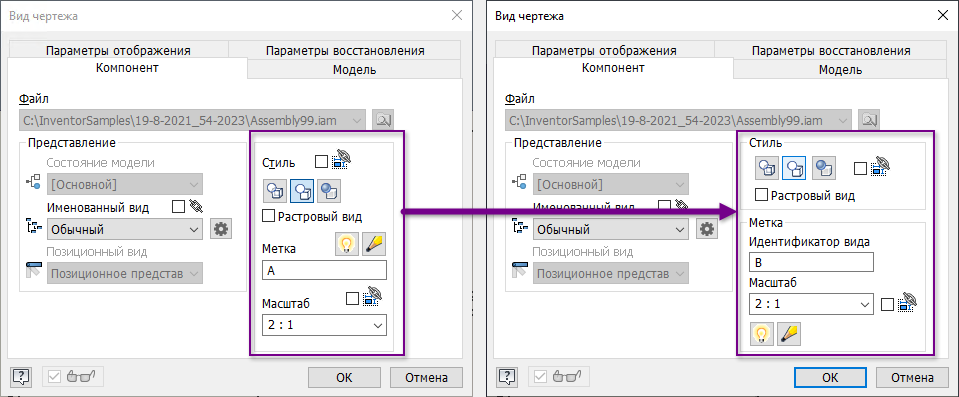

- Параметры меток вида в диалоговом окне «Вид чертежа» переупорядочены для большей наглядности.
- В диалоговом окне «Формат текста» свойство ВИД переименовано в ИДЕНТИФИКАТОР ВИДА, как в диалоговых окнах вида.
- В диалоговом окне «Формат текста» имена свойств метки вида локализованы и отображаются на текущем языке Inventor.
Копирование и перемещение таблиц редакций на листах чертежа
Теперь можно перемещать (с помощью перетаскивания) или копировать и вставлять таблицу редакций области чертежа с одного листа на другой в пределах одного чертежа, чтобы журнал редакций был доступен на каждом листе.
Источник свойств текста для листов
Любую ссылку на модель вида можно выбрать в качестве основного источника свойств текста, основной надписи и эскизных обозначений на листе чертежа. Ранее свойства текста всегда ссылались на модель из первого вида чертежа.

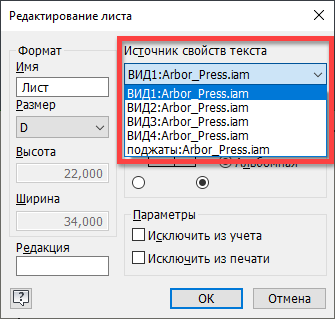

В диалоговом окне «Редактирование листа» укажите ссылку на модель вида с помощью раскрывающегося меню «Источник свойств текста».
Удаление существующих листов из новых чертежей

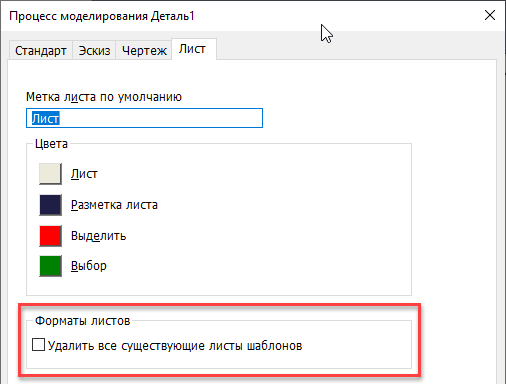

Новый параметр «Удалить все существующие листы шаблонов», добавленный на вкладку «Лист» диалогового окна «Параметры документа», автоматически удаляет существующие листы при создании чертежа на основе стандартного формата листа. Сохраняется только лист из формата листа. Убедитесь, что этот параметр также включен в документе (обычно шаблоне), который содержит используемые форматы листов.
Дополнительные сведения см. в разделе Справка по работе с вкладкой «Лист» («Параметры документа»).
Включение свойств для ввода текста в размерах чертежа

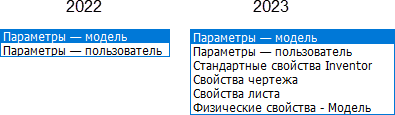

Теперь, когда пользователь запускает текстовый редактор при изменении размера чертежа, доступны все поля свойств.
Дополнительные сведения см. в разделе Справка по форматированию текста.
