Команда «Обозначение участка базы» добавлена в раздел «Общие 3D-аннотации и стили».

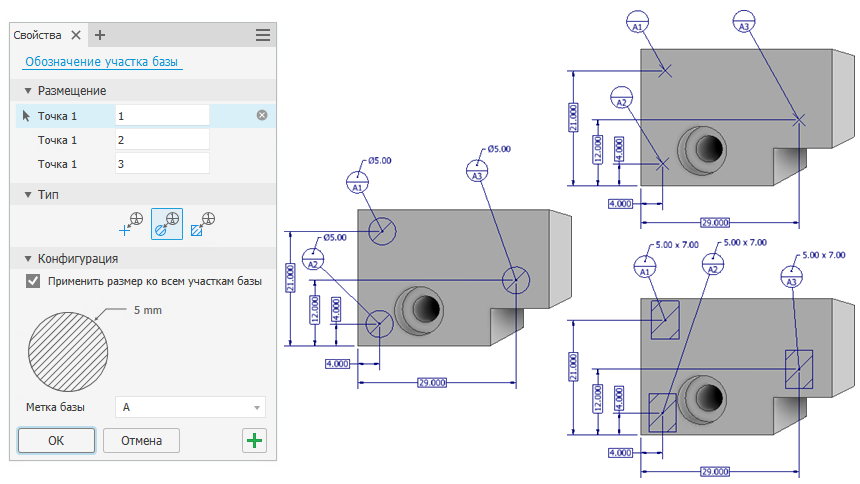

Обозначение участка базы
Команда «Обозначение участка базы» добавлена на панель «Общие аннотации», что позволяет задать базовые элементы на поверхностях неправильной формы.
Дополнительные сведения см. в разделе Работа с общими аннотациями.

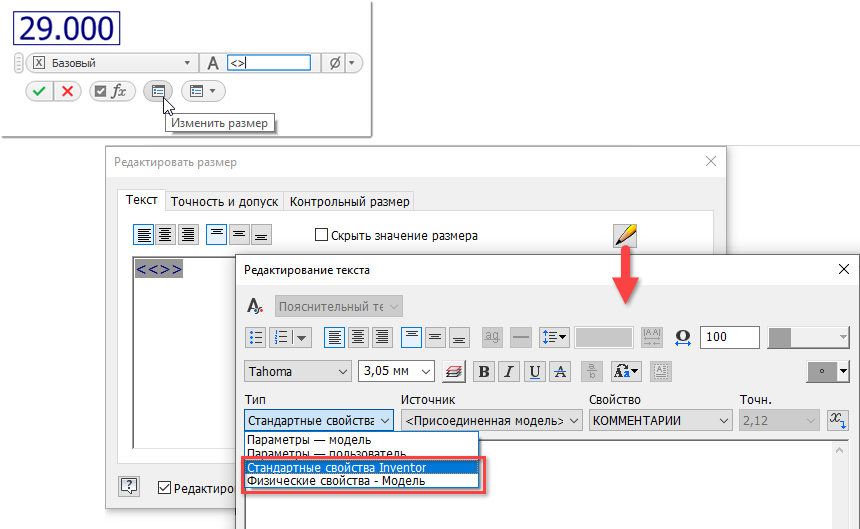

Добавление свойств в 3D-аннотацию
Теперь при добавлении текста в 3D-аннотацию доступны свойства.

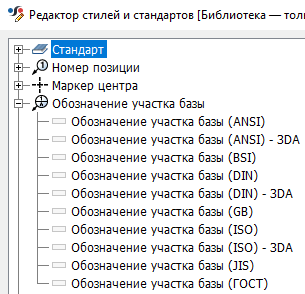

В стили добавлено обозначение участка базы 3DA
К стилям добавлен параметр «3D-аннотация участка базы» для ANSI, DIN и ISO
Дополнительные сведения см. в разделе Редактор стилей и стандартов — справка по стандарту.

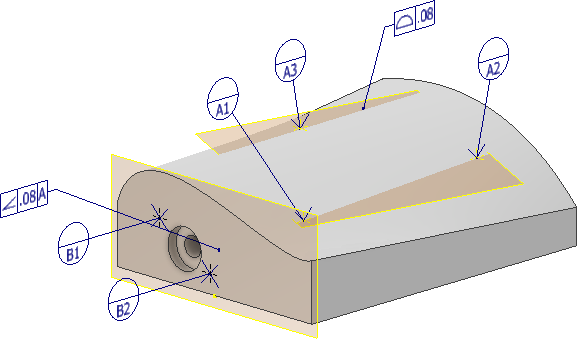

Пользовательская плоскость 3DA обозначения участка базы
- 1, 2 или 3 эскиза или рабочие точки и пользовательская целевая плоскость.
- Центральные точки и пользовательская ось.
- Существующий участок базы и пользовательская плоскость участка базы.
Запустите команду «Элемент допуска», выберите элемент и нажмите кнопку «ОК». После размещения аннотации щелкните раскрывающийся список для просмотра вариантов.
Дополнительные сведения см. в разделе Работа с аннотациями элементов допуска и консультантом по допускам.
Доступ к параметрам

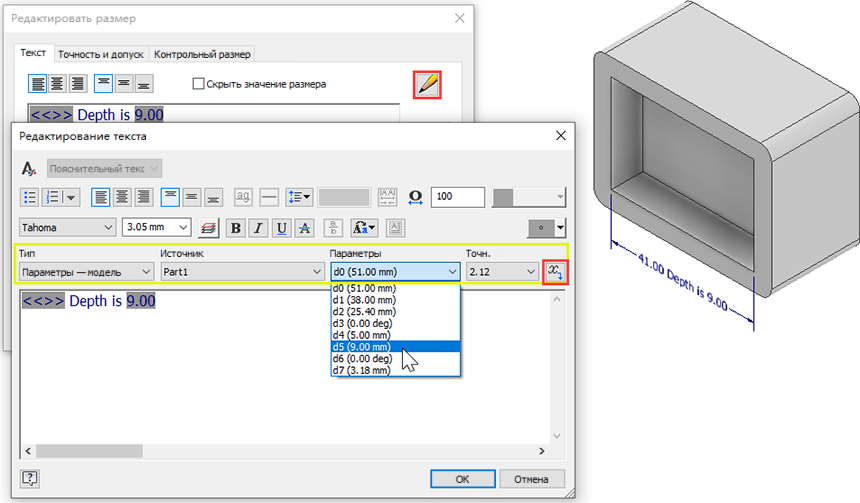

В 3D-аннотациях теперь есть доступ к параметрам для ввода текста.
Дополнительные сведения см. в разделе Справка по форматированию текста.
Консультант по допускам
После обновления консультант по допускам поддерживает стандарты ASME 2009 и ISO 2012.
Дополнительные сведения см. в разделе Работа с аннотациями элементов допуска и консультантом по допускам.

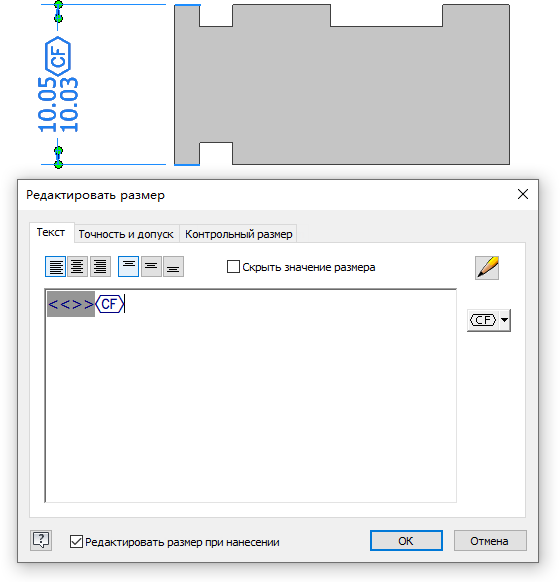

Непрерывный элемент
Теперь обозначение CF доступно в диалоговом окне «Редактирование размера и текста 3DA».
Дополнительные сведения см. в разделе Справочная информация по редактированию размера.

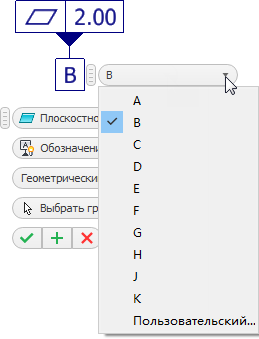

Усовершенствования комплекта плоскостей базы отчета (DRF)
- Список доступных файлов DRF сокращен до 10 элементов. Используйте пользовательский тип для метки DRF, отсутствующей в списке.
- Если используется уже существующая метка «Обозначение базы», появится предупреждение.
Дополнительные сведения см. в разделе Работа с аннотациями элементов допуска и консультантом по допускам.

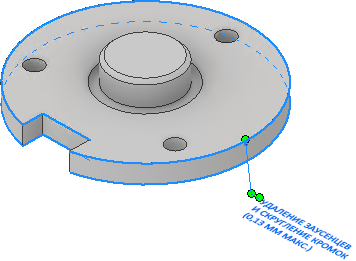

Связывание нескольких граней, ребер и вершин с линией 3D-выноски
Теперь выбранную геометрию можно связать с одной 3D-выноской. В ходе операции создания или редактирования щелкните правой кнопкой мыши и выберите «Добавить/удалить связанную геометрию», а затем выберите требуемые ребра, грани и вершины. Выделите выноску после создания для просмотра связанной геометрии.
Общие параметры шероховатости и общий профиль поверхности
- В общее пояснение к шероховатости поверхности добавлено описательное имя.
- Теперь общий профиль поверхности можно открыть в общих примечаниях.
- Допуск профиля можно изменить, щелкнув правой кнопкой мыши <<$GENERAL_PROFILE_TOL>> и выбрав в контекстном меню пункт «Редактировать допуск профиля».
- Допуск профиля теперь можно связать с файлом DRF.
Дополнительные сведения см. в разделе Работа с текстом и выносками.
Отображение прямоугольной рамки для текста на выноске и общего примечания
Теперь можно добавить прямоугольную рамку для текста на выноске 3DA и общего примечания с помощью параметра в диалоговом окне «Формат текста».

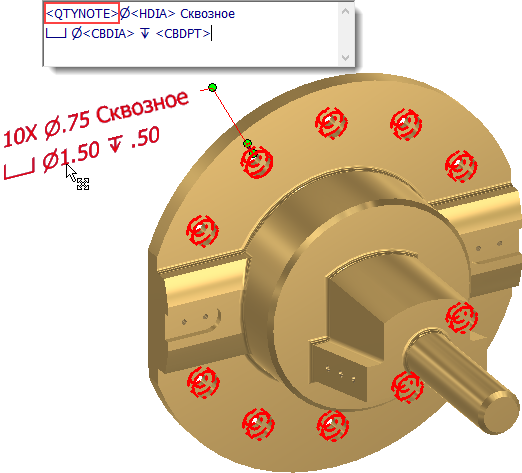

Перекрестное выделение отверстий
Перекрестное выделение доступно для отверстий, участвующих в размере отверстий 3DA при использовании команды QTYNOTE.
Дополнительные сведения см. в разделе Работа с общими аннотациями.
