Упражнение 1. Экспорт карты в Autodesk SDF

На чертеже, который использовался в разделе Урок 2. Очистка чертежей, содержатся данные объекта. Данные объекта включают атрибуты реальных объектов, которые представлены объектами чертежа. Данные объекта хранятся в самой карте и связаны с отдельными объектами чертежа.

При экспорте объектов чертежа можно использовать данные объекта для создания классов элементов в файле SDF. Полученные классы элементов имеют свойства, которые соответствуют атрибутам данных объекта.

В этом упражнении осевые линии улицы на чертеже имеют три атрибута объектных данных: Lanes (Полосы), Speed_Limit (Ограничение по скорости) и Surface (Поверхность).

Экспорт объектов чертежа в SDF

1. Найдите и откройте карту Street_Centerlines.dwg, которая использовалась в разделе Урок 2. Очистка чертежей.
2. Выберите последовательно вкладку «Вывод»панель «Передача данных карты»«DWG в SDF». найти
3. В диалоговом окне "Папка для экспорта" выполните следующие действия.
   • Убедитесь, что в поле "Тип файла" выбрано значение Autodesk SDF (*.SDF).
   • Укажите папку и имя файла для экспортируемого файла.
   • Нажмите кнопку "ОК".
4. В диалоговом окне "Экспорт" на вкладке "Выбор" нажмите кнопку "Выбрать все".

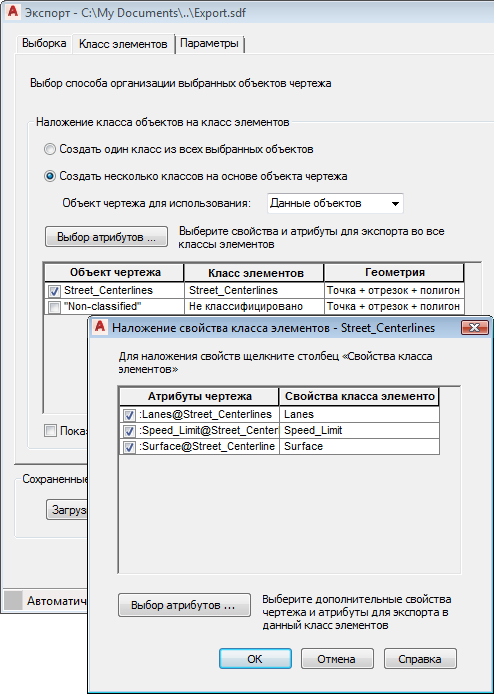

5. Перейдите на вкладку "Класс элементов" и выполните следующие действия.
   • Выберите переключатель "Создать несколько классов на основе объектов чертежа".
   • В поле "Объект чертежа для использования" выберите "Данные объекта".
   • В столбце "Объект чертежа" снимите флажок "Не классифицировано".
   • В столбце "Класс элементов" выберите "Street_Centerlines" (Осевые линии улицы).
   • Нажмите кнопку обзора, которая появится в поле.


   Данные объекта для класса Street_Centerlines включают три атрибута: Lanes, Speed_Limit и Surface.

6. В диалоговом окне "Наложение класса элементов" выполните следующие действия.
   • Нажмите кнопку Выбрать атрибуты.
   • Разверните узел "Данные объекта", чтобы просмотреть атрибуты, которые станут свойствами нового класса элементов.
   • Дважды нажмите кнопкуОК для возврата к диалоговому окну Экспорт.
7. Нажмите кнопку "ОК", чтобы экспортировать объекты чертежа в файл SDF.

Откройте окно Подключение данных, чтобы подключиться к полученному файлу SDF.

Элементы в файле SDF можно редактировать с помощью команд AutoCAD.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Публикация карты в файл DWF.
