Упражнение 1. Задание атрибутов для добавления

Выберите параметры публикации DWF, которые определяют, какие данные атрибутов публикуются вместе с картой.

Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Задание параметров публикации

1. Откройте законченную карту из предыдущего занятия.
   • Выберите "Открыть" "Чертеж".
   • Найдите файл build_map1.dwg.
   • Выберите файл и нажмите "Открыть".
2. Откройте вкладку «Вывод»панель «Экспорт в DWF/PDF»«Параметры экспорта в DWF/PDF».

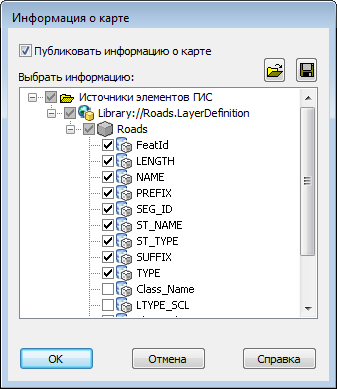

3. В диалоговом окне Информация карты выберите параметр Публиковать информацию о карте.
4. В диалоговом окнеИнформация о картевыберите элементы "Дороги" и "Участки" в списке элементов.


   Можно добавлять и исключать данные на любом уровне.

   Обратите внимание, что если выбрать элемент "Дороги", все расположенные под ним элементы будут выделены автоматически.

5. Для публикации данных в файл XML щелкните значок файла в верхней правой области диалогового окна ("Сохранить"). Укажите местоположение для публикуемого файла. Нажмите кнопку "Сохранить".

   Операция публикации в DWF выполняется с использованием файла XML.

6. В диалоговом окне "Информация о карте" нажмите кнопку "OK".

Для продолжения работы с этим учебным пособием, перейдите к разделу Упражнение. Публикация в DWF.
