Аннотация отображает значение ограничения скорости для каждой улицы, но не называет его как таковое. Измените шаблон аннотации, созданный в предыдущем упражнении. Добавьте метку «Ограничение скорости =» и разместите ее над существующим тегом аннотации.
Добавление статической текстовой метки
- Выберите вкладку «Аннотация»
панель «Аннотация карт»«Задать шаблон».

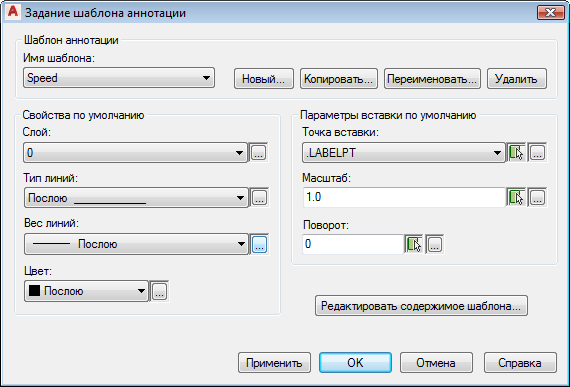

- В диалоговом окне «Задание шаблона аннотации» выполните следующие действия.
- В области «Шаблон аннотации» в списке «Имя шаблона» выберите «Скорость».
- Нажмите кнопку «Редактировать содержимое шаблона».
Нажмите кнопку «Редактировать содержимое шаблона» в правом нижнем углу окна.
- В командной строке введите стиль.

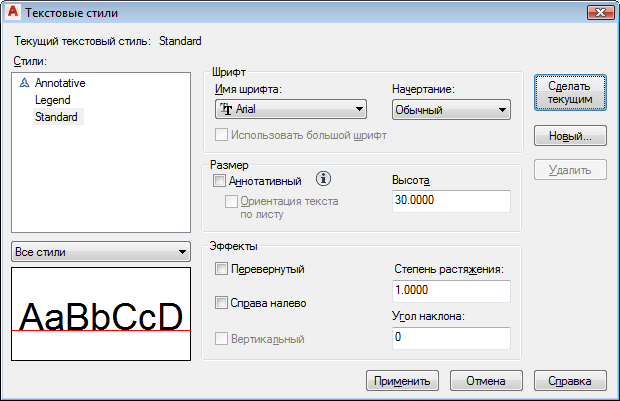

- В диалоговом окне «Стиль текста» выполните следующие действия.
- В области «Размер» в списке «Высота» введите 30.
- Нажмите кнопку "Применить".
Задайте для новой текстовой строки тот же размер, что и для первой.
- Закройте диалоговое окно «Стиль текста».
- В командной строке введите ДТЕКСТ.
Щелкните в любом месте окна «Редактор блоков» и введите ДТЕКСТ.
- В окне «Редактор блоков» щелкните над буквой «С» тега аннотации.
- Нажмите клавишу Enter, чтобы принять поворот по умолчанию, равный 0.
- В появившемся окне для ввода текста введите Ограничение скорости =.
При необходимости можно корректировать текст с помощью клавиш Backspace и Delete.
- Щелкните за пределами текстового поля. Затем нажмите клавишу ESC, чтобы закрыть команду.
- Перейдите на контекстную вкладку ленты «Редактор блоков»панель «Открыть/Сохранить»«Сохранить блок».
- Выберите «Редактор блоков»«Закрыть»«Закрыть редактор блоков».
Появится диалоговое окно «Задание шаблона аннотаций».
- В диалоговом окне «Задание шаблона аннотаций» нажмите кнопку «ОК».
- Сохраните и закройте чертеж.
Этап работы
На карте AnnotationTutorial.dwg над значением ограничения скорости отображается описательная текстовая метка.
Для продолжения работы с этим учебным пособием перейдите к разделу Урок 2. Добавление меток к элементам.
