Используйте шаблон аннотаций, созданный в предыдущем упражнении, чтобы вставить его экземпляры в чертеж. Для каждого объекта чертежа, содержащего в таблице данных сведения об ограничении скорости, будет отображаться собственное значение ограничения.
Присоединение аннотации к объектам чертежа
- Щелчком выберите несколько улиц на чертеже.
Для выполнения упражнения выберите несколько улиц вокруг «листа клевера» в центре города.

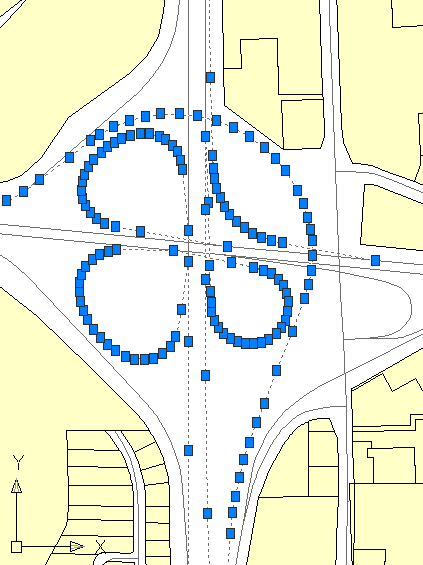

Выберите улицы вокруг «листа клевера».
- Выберите вкладку «Аннотация»
панель «Аннотация карт»«Вставка».

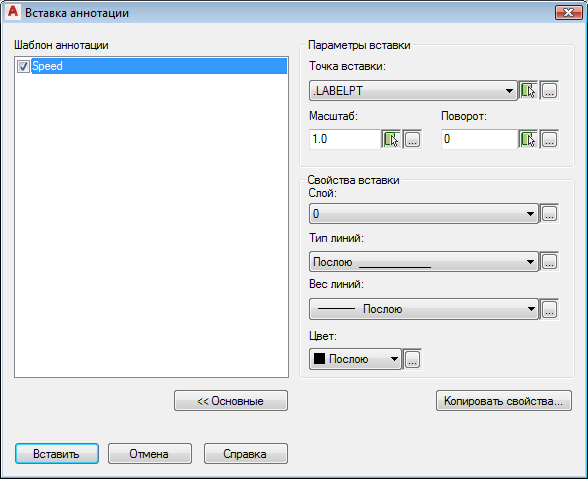

- В диалоговом окне «Вставить аннотацию» в разделе «Шаблон аннотации» выберите SpeedLimit (Ограничение скорости).
В этой области отображаются все шаблоны аннотаций, используемые в чертеже.
- Нажмите кнопку "Вставить".

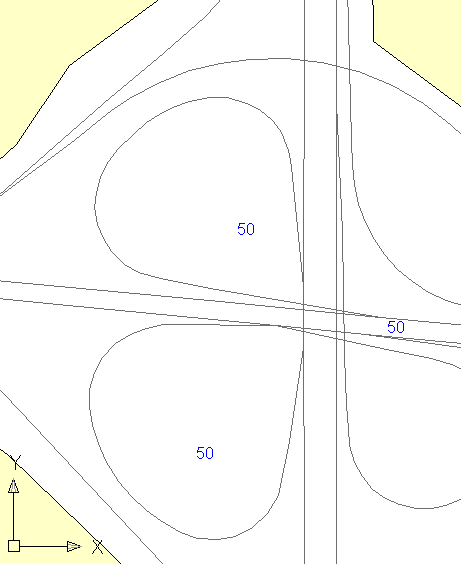

Значения ограничения скорости (синий текст) будут добавлены рядом с каждой улицей на основе связанных с ней данных объекта.
- Нажмите
«Сохранить как», чтобы сохранить чертеж под новым именем.
Запишите имя и местоположение чертежа для дальнейшего использования. Вы закроете файл и вернетесь к нему на более позднем этапе.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Добавление статической текстовой метки.
