Упражнение 4. Добавление статического текста

В метку реки можно добавить статический текст, как при создании шаблона аннотаций. Для этого снова используется функция CONCAT.

В этом упражнении функция CONCAT используется для добавления статического текста «Водный путь:» в метки рек.

Прим.: В этом упражнении используется карта, отредактированная в разделе Упражнение 3. Отображение текста вдоль кривой.

Добавление статического текста в метку

1. Выберите слой Creeks (Реки) и нажмите кнопку «Стиль».
2. В редакторе стилей щелкните ячейку в столбце «Метка элемента» в нижней части окна.
3. В диалоговом окне «Метка стиля» выберите в списке «Текстовое содержимое» значение «Использовать выражение».
4. В диалоговом окне "Создание/изменение выражений" удалите текущее выражение.
5. Выберите "Текстовая функция" и "CONCAT".
6. Выберите первый элемент «Свойство» и замените его на текст «'Водный путь: '».

   Добавляемый статический текст необходимо взять в одинарные кавычки. Чтобы включить пробел между статическим текстом и следующим свойством, поставьте его перед замыкающей одинарной кавычкой.

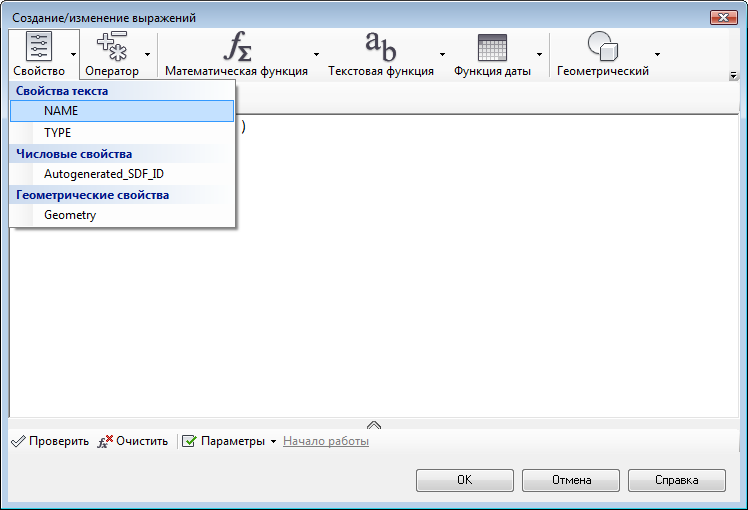

7. Выберите второй элемент (["Свойство текста"]) и нажмите "Введите свойство". Нажмите кнопку «Свойство» и выберите текстовое свойство NAME.

8. Удалите квадратные скобки и многоточие в них, а также последнюю запятую.

   Теперь выражение выглядит так:

   CONCAT ( 'Водный путь: ' , NAME )

9. Нажмите кнопку "ОК".
10. В диалоговом окне «Метка стиля» нажмите кнопки «Применить» и «Закрыть».
11. Закройте Редактор стилей.

Этап работы

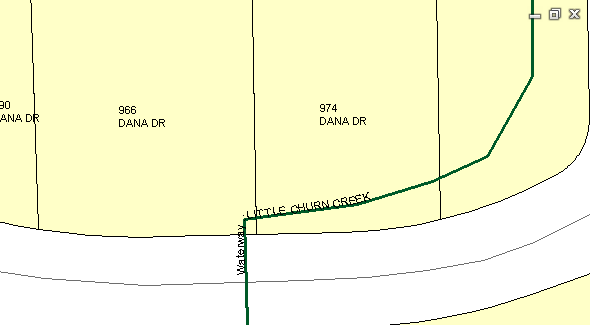

Увеличьте изображение области вокруг «листа клевера» в центре города. Теперь реки отображаются с новыми метками, которые содержат статический текст и название.

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 3. Использование слоев текста.
