Изменение ориентации модели с помощью инструмента ViewCube

Инструмент ViewCube используется для изменения ориентации текущего вида модели. Для изменения ориентации вида модели с помощью инструмента ViewCube щелкните предварительно определенные области, чтобы установить предварительно определенный вид как текущий, щелкните и выполните перетаскивание, чтобы произвольно изменить угол вида для модели и определить или восстановить исходный вид.

Изменение ориентации текущего вида

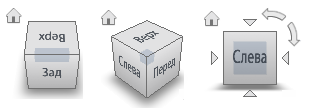

Инструмент ViewCube содержит двадцать шесть определенных элементов, щелчком на которых можно изменить текущий вид модели. Эти двадцать шесть элементов разделены на три группы: угол, кромка и грань. Из двадцати шести определенных элементов шесть соответствуют стандартным ортогональным видам модели: сверху, снизу, спереди, сзади, слева и справа. Ортогональные виды задаются щелчком на одной из граней инструмента ViewCube.

Примечание. Когда указатель мыши находится над одной из областей инструмента ViewCube, реагирующих на щелчок, он принимает форму стрелки с маленьким кубом, и это означает, что указатель мыши наведен на инструмент ViewCube. Кроме того, отображается подсказка. В подсказке описывается операция, которая может быть выполнена в зависимости от положения указателя мыши на инструменте ViewCube.

Остальные двадцать элементов используются для доступа к видам, на которых модель просматривается под углом. Щелчок на одном из углов инструмента ViewCube приводит к изменению ориентации текущего вида модели на вид в три четверти, основанный на точке обзора, определяемой тремя сторонами модели. При щелчке на одном из ребер устанавливается вид модели в половину, основанный на двух сторонах модели.

Кроме того, можно щелкнуть и перетащить инструмент ViewCube для изменения ориентации вида модели, при котором новый пользовательский вид будет отличаться от настраиваемого с помощью одного из двадцати шести стандартных элементов. При перетаскивании указатель мыши изменяет форму, указывая на то, что выполняется изменение ориентации текущего вида модели. При перетаскивании инструмента ViewCube в положение, близкое к одной из стандартных ориентаций, и наличии настройки привязки к ближайшему виду инструмент ViewCube поворачивается в ближайшую стандартную ориентацию.

Контур инструмента ViewCube позволяет определить режим его ориентации: стандартный или фиксированный. При стандартной ориентации инструмента ViewCube, не определенной одним из двадцати шести стандартных элементов, его контур показан штриховой линией. Контур инструмента ViewCube показан сплошной линией, если инструмент ViewCube определяет один из стандартных видов.

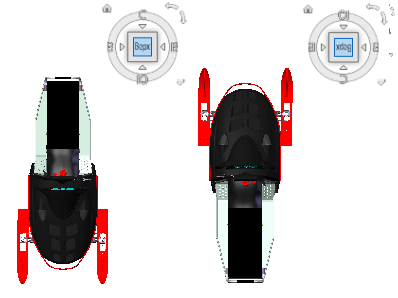

Поворот вида грани

При просмотре модели в одном из видов грани рядом с инструментом ViewCube (Видовой куб) отображаются две кнопки - поворотные стрелки. Поворотные стрелки позволяют повернуть текущий вид на 90 градусов по часовой стрелке или против нее вокруг центра вида.

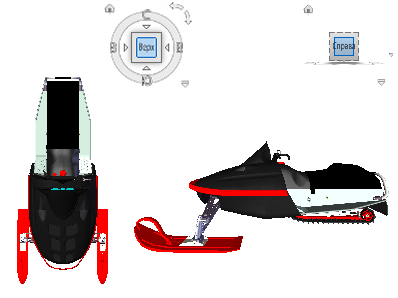

Переход к смежной грани

Если инструмент ViewCube (Видовой куб) активен, при просмотре модели в одном из заданных гранью видов, около инструмента ViewCube (Видовой куб) отображаются четыре прямоугольных треугольника. С помощью этих треугольников можно переходить к видам смежных граней.

Вид спереди

Можно установить, чтобы вид модели спереди определял направление видов граней на инструменте ViewCube (Видовой куб). Помимо вида спереди для определения направления видов граней на инструменте ViewCube используется направление модели вверх.

Примечание. Вид спереди является глобальной настройкой и будет одним и тем же для всех точек обзора.
