Совместимые узлы

Диалоговое окно Совместимые узлы можно открыть двумя способами:

• меню: Геометрия > Дополнительные атрибуты > Совместимые узлы;
• Щелкните .

Это диалоговое окно используется для определения совместимых узлов в конструкции. В случае стержневой конструкции с пересекающимися стержнями пользователь может получить одинаковые значения смещения для стержней в точках их пересечения. Выбранные узлы будут скопированы. Каждый узел принадлежит различному набору стержней. Все степени свободы в узле, за исключением указанных пользователем, являются независимыми друг от друга.

Для стержневых конструкций с пересекающимися стержнями, пользователь может получить те же значения смещения для стержней в их точке пересечения. Для достижения этой цели необходимо использовать опцию совместимые узлы. Число узлов с одинаковыми координатами должна быть такой же, как количество стержней. Каждый узел относится к разным стержням.

Прим.: При определении совместимости в повернутой системе координат, использовать локальную систему для одного узла можно использовать только один раз. Эта проблема относится и к другим парам совместимых узлов или опор в одном положении.

Прим.: Недопустимо использовать совместимость вращения в главном узле с жесткой связью для выбранных степеней свободы.

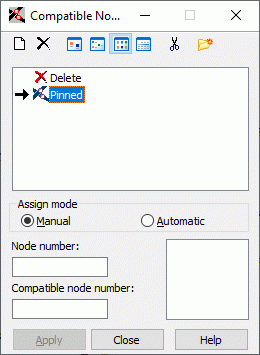

Диалоговое окно содержит следующие элементы:

• в верхней части диалогового окна имеется несколько иконок.
• Поле отображает активный список типов совместимых узлов;
• нижняя часть диалогового окна содержит следующие такие поля: номер узла, номер совместимого узла, поле, представляющее номер узла, поле текущего выбора и стандартные кнопки.

Верхняя часть диалогового окна содержит следующие иконки:

• - добавляет новый тип совместимости (Определение нового типа совместимости);
• - удаляет выбранный тип совместимости из активного списка;
• , , и - позволяет изобразить на экране активный список типов покрытия в форме больших или малых иконок, короткого или длинного списков;
• - удаляет из активного списка все типы совместимости, которые не встречаются в проектируемой конструкции;
• : открытие диалогового окна Управление метками.

Подобно определению в соответствующих диалоговых окнах других атрибутов конструкции, процесс определения совместимости в конструкции подразделяется на два этапа:

• определение типа совместимости;

  Если активный список совместимостей не содержит заданного типа совместимости и если существующий список дополнен новым типом совместимости, нужно щелкнуть по иконке Новый тип совместимости.

  • если не выбран ни один из типов каната, щелчок по иконке открывает диалоговое окно для определения нового типа каната; при заполнении полей будет копироваться последнее определение совместимости (поле МЕТКА в данном случае является исключением) или будут приняты параметры по умолчанию;
  • если новый тип совместимости выделяется, тогда при щелчке по иконке открывается диалоговое окно, используемое для определения нового типа совместимости; все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии с подсвеченным типом шарнира.

  Можно открыть диалоговое окно для определения нового типа совместимости, щелкнув два раза по элементу, находящемуся в списке активных типов совместимости. В результате этой операции откроется диалоговое окно Определение совместимости со всеми полями редактирования, заполненными согласно типу совместимости, выбранному пользователем. После выполнения требуемых модификаций параметров типа совместимости он добавляется в активный список (т. е. список обновляется) щелчком по иконке Добавить или нажатием кнопки "Enter". Если метка не была модифицирована, тогда появляется предупреждение, аналогичное предупреждению, которое появляется во время создания нового типа совместимости. Эта опция в диалоговом окне позволяет просто модифицировать типы совместимостей

• Определение совместимых узлов.

Чтобы удалить типы совместимостей из конструкции:

1. Щелкают на в активном списке типов совместимости;
2. Выбирают объект конструкции, откуда хотят удалить тип совместимости.

Невозможно изменить этот тип совместимости; она размещается таким же образом, как и совместимость типов свойства для элемента конструкции.

После определения типа совместимости, его обозначение отображает:

См. также:

Совместимые узлы. Пример.
