Диалоговое окно «Карты для стержней» можно открыть следующими способами.
- Выберите меню «Результаты» > «Карты для стержней».
- Щелкните значок
(«Карты для стержней»).
Этот параметр отображается внутри конструкции при работе с такими элементами, как стержневые конструкции, цветные карты, полученные в результате расчета сил, напряжений, деформаций сечений, и т. д.

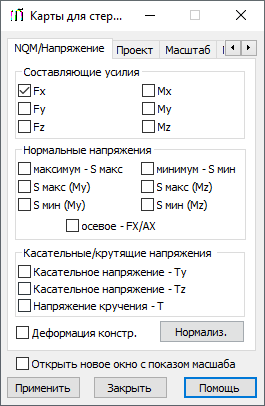

Диалоговое окно содержит четыре вкладки:
Для конструкции можно представить только одну величину.
Чтобы показать получить карту выбранной величины в графическом редакторе (графический редактор программы Robot), нужно:
- Выбрать величину и нажать на кнопку "Применить"; карта выбранного результата отобразиться в окне графического просмотра;
- выбрать величину и включить опцию Открыть в новом окне; Карта выбранной величины отобразиться в новом окне, а карта другой величины, отобразиться в еще одном окне.
