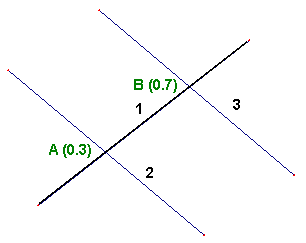

На следующем изображении показано выполнение операции обрезки стержня 1 при использовании стержней 2 и 3. Точка A определяет точку обрезки на стержнях 1 и 2 (значение 0.3 определяет относительную координату точки обрезки стержня вдоль стержня 1), а точка B определяет точку обрезки стержней 1 и 3 (значение 0.7 определяет относительную координату точки обрезки стержня вдоль стержня 1).
В диалоговом окне Обрезка устанавливаются следующие параметры:
- обрезаемый объект в поле «Стержень/Объект» — стержень 1;
- стержни 2 и 3 в поле «Выбор обрезаемых объектов».
Какая часть стержня 1 обрезается, зависит от выбора координаты точки, расположенной на обрезаемой части стержня.
Пример 1

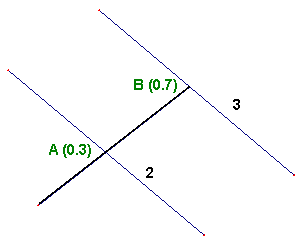

В поле Относительная координата обрезаемой части объекта вводится значение в интервале (0; 0,3), например, 0,1. Результат операции обрезки показан ниже:
Пример 2

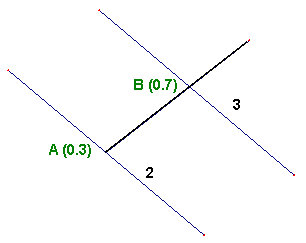

В поле Относительная координата обрезаемой части объекта вводится значение в интервале (0,3 ; 0,7), например, 0,5. Результат операции обрезки показан ниже:
Пример 3
В поле Относительная координата обрезаемой части объекта вводится значение в интервале (0,7 ; 1,0), например, 0,9. Результат операции обрезки показан ниже:
