Эта команда используется для подрезки выбранных частей стержней/объектов. Для запуска команды можно использовать один из следующих способов.
- Выберите меню «Редактирование» > «Подрезка».
- Щелкните
.
Для подрезки необходимо указать подрезаемую часть в выбранном стержне/объекте. Подрезаемая часть расположена в группе элементов/стержней, определяющих края подрезки. Края подрезки могут быть заданы на стержнях или объектах (арках, окружностях, полилиниях и т. д.).

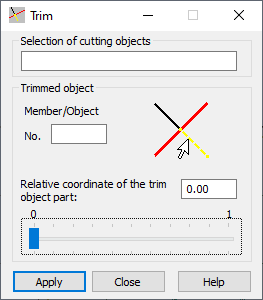

В диалоговом окне предусмотрены следующие возможности:
- поле Выбор обрезаемых объектов – поле, в которое вводится число отрезаемых объектов; положение этих объектов определяет, какие части стержней или объектов могут быть подрезаны;
- поле «Стержень/Объект» — поле для ввода номера стержня или объекта, часть которого необходимо подрезать;
- поле Относительная координата обрезаемой части объекта – поле, в которое может быть введена координата той части объекта, которая расположена на объектах, подлежащих обрезке; указание этой части может быть выполнено графически на экране или бегунком, расположенным под указанным полем.
Для подрезки стержня или объекта необходимо выполнить следующие действия:
- выбрать стержни или объекты, определяющие края подрезки;
- выбрать стержень или объект, часть которого необходимо подрезать;
- указать часть стержня или объекта, которую необходимо подрезать (задать координату или указать на экране).
