Жесткие связи

Эта опция позволяет задать жесткие связи внутри конструкции. Жесткая связь используется для моделирования абсолютно твердых элементов в упругих конструкциях (задание твердого тела внутри конструкции). Вследствие жесткости связи, все ее узлы будут иметь одинаковый поворот и смещение.

Основные сведения об определении жестких связей в конструкции:

• они требуют определения дополнительных узлов;
• они действуют между узлами; они могут быть присоединены к любым типам конечных элементов (стержневые элементы или элементы оболочек).
• Жесткие связи могут использоваться только в конструкциях с использованием вращательных степени свободы.

Задание жесткой связи между узлами эквивалентно введению условия жесткого соответствия любых перемещений этих узлов. Все узлы, связанные с основным узлом, образуют группу, сопоставимую с жестким телом.

Прим.: Выбор степеней свободы применим только к вторичным узлам жесткой связи (к связи основного узла с жестким телом применяются все степени свободы).

Например, можно заблокировать линейные смещения, но разрешить вращения. Первый узел является основным, остальные — вторичными.

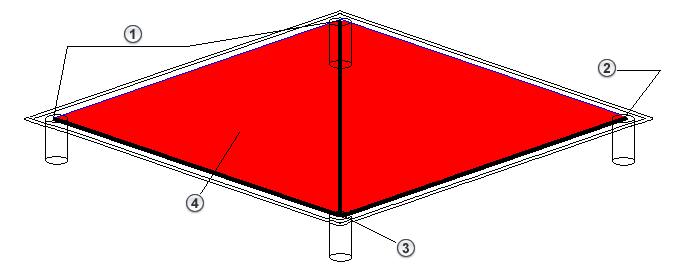

Использование жестких вставок можно показать на примере создания пола, жесткого в своей плоскости, а в направлении, перпендикулярном плоскости пола, он гибкий. Жесткая связь задается в виде жесткой мембраны, связанной с основным узлом, к которому присоединяются вторичные узлы с выбранным набором степеней свободы. (Для того чтобы добиться полной жесткости, для вторичных узлов необходимо выбрать все степени свободы.) При использовании жестких связей можно смоделировать мембрану (см. изображение ниже) — направления UZ, RX, RY и RZ во вторичных узлах освобождены.

1. Вторичный узел 1
2. Вторичный узел 2
3. Основной узел
4. Жесткое тело

Диалоговое окно «Жесткие связи» можно открыть одним из следующих способов.

• Выберите меню «Геометрия» > «Дополнительные атрибуты» >«Жесткие связи».
• Щелкните .

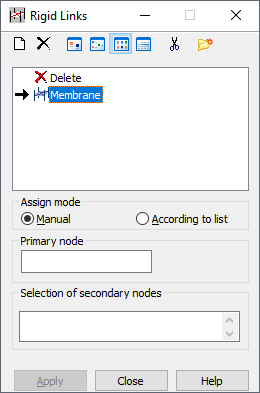

Диалоговое окно Жесткие связи содержит следующие элементы:

• Поле для определения типа жесткой связи.
• Поле «Основной узел», поле «Выбор вторичных узлов» для заполнения вручную (см. следующее изображение с тремя вторичными узлами).


  1. Вторичный узел 1
  2. Вторичный узел 2
  3. Вторичный узел 3
  4. Основной узел
• Поле «Основной узел» и параметры (вектор узла и радиус диапазона) для создания жестких связей «согласно списка» (см. изображение с одним основным узлом и двумя вторичными узлами в заданном диапазоне). Все узлы в заданном диапазоне — это вторичные узлы жесткой связи.


  1. Основной узел
  2. Вторичный узел 1
  3. Вторичный узел 2
  4. Вектор
  5. Диапазон
• Стандартные кнопки (Применить, Закрыть, Помощь).

В верхней части диалогового окна расположены следующие иконки:

• - доступ к сервису Определение новой жесткой связи;
• - удаление выбранного типа жестких связей из активного списка;
• , , и - отображает список активных свойств твердых тел как большая иконка, малая иконка, короткий список или длинный список;
• - удаление из активного списка всех типов жестких связей, которые не включены в проектируемую конструкцию;
• : открытие диалогового окна Управление метками.

Прим.: Опция задания жестких связей может быть использована только для таких типов конструкций, которые допускают степени свободы вращения. То есть, жесткая связь не может быть определена в конструкциях следующего типа: 2D и 3D ФЕРМА, осесимметричная конструкция и конструкция в условиях плоской задачи.

Узел может быть задан в качестве вторичного только в одной жесткой связи. То есть, представленное ниже задание НЕДОПУСТИМО:

1 2 3 4 LIN 10 ,

1 6 7 LIN 9.

Прим.: Вторичные узлы также не должны быть заданы в качестве опор жесткого типа. Они могут быть заданы в качестве упругих опор.

Прим.: Вторичные узлы не должны быть заданы в качестве узлов, совместимые с другими узлами. Основные узлы могут быть совместимы с другими узлами.

Прим.: Для выбранных степеней свободы в основном узле жесткой связи нельзя использовать вращающуюся опору.

Подобно определению других атрибутов, определение жесткой связи проводится в два шага:

• Определение связей жесткого типа.

  Необходимо щелкнуть на иконку Определение новой жесткой связи. Если список активных связей пуст или в список должен быть добавлен новый тип связи, то возможны две ситуации:

  • Если не выбран ни один из типов жестких связей, то по щелчку на иконке откроется окно для определения нового типа связи.ю Поля окна будут содержать последние вводимые туда значения (за исключением поля МЕТКА) или значения по умолчанию.
  • Если выбран один из типов жестких связей, то по щелчку на иконке откроется окно для определения нового типа связи. Все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии выбранным типом сечения.

    Можно также открыть диалоговое окно для определения новой жесткой связи, щелкнув дважды на элемент из активного списка. Откроется диалоговое окно Определение жесткой связи, поля которого будут содержать значения, соответствующие выбранной жесткой связи. После изменения необходимых параметров новый тип снятия связи добавляется в активный список путем нажатия на иконку ДОБАВИТЬ или клавишу Enter. Эта опция позволяет легко модифицировать опору.

• Определение жесткой связи внутри конструкции.

Для удаления связи внутри конструкции поступают следующим образом.

1. Щелкают на в активном списке жестких связей.
2. В конструкции выбирают объект, где хотят удалить жесткую связь.

Этот тип жестких связей нельзя удалить. Он назначается так же, как и характеристики жесткой связи элементу.

Сразу после добавления новой связи, на экране появляется ее символ.
