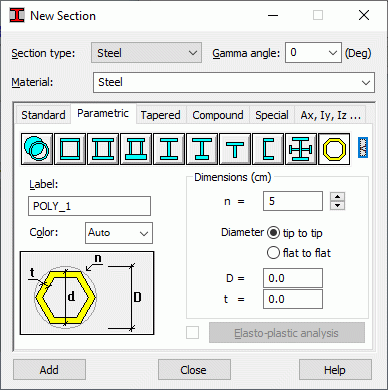

На вкладке «Параметрическое» в диалоговом окне Новое сечение можно определить/выбрать профили, разработанные пользователем.
Вкладка «Параметрический» содержит следующие параметры.
- Метка: поле редактирования для ввода метки (имени) сечения. Автоматически назначается стандартная метка, например RECT_1.
- Цвет: поле редактирования для выбора цвета сечения.
- Тип сечения: набор вариантов для выбора подходящего типа сечения.
- Размеры: группа полей редактирования (число полей зависит от типа сечения) для редактирования размеров сечения выбранного типа.
- Тип стержня: выбор предварительно определенного типа стержня.
- Угол Гамма: выбор угла Гамма для сечения.
- Схема с изображением типа выбранного сечения и размеров сечения.
Чтобы добавить сечение в активный список, выполните следующие действия.
- Выберите сечение, нажав значок требуемого типа сечения в верхней части диалогового окна. В разделе «Размеры» появятся поля редактирования для выбранного типа сечения.
- Заполните все поля редактирования для определения сечения.
- Назначьте тип стержня для выбранного сечения, выбрав его в поле «Тип сечения».
- Укажите значение угла ГАММА.
- Назначьте метку выбранному сечению или используйте метку по умолчанию. (Например, асимметричному I-образному сечению будет присвоена метка IASY20x20).
- Нажмите «Добавить».
В нижней части диалогового окна имеется кнопка «Упруго-пластический расчет». Кнопка по умолчанию недоступна (стержень работает в упругой зоне). Упруго-пластичный расчет становится доступным, когда выбирается опция следующая за ним. При нажатии этой кнопки открывается диалоговое окно, которое используется для задания параметров упруго-пластического расчета.
Упруго-пластический расчет стержня возможен, если для стержня определены его упруго-пластические свойства.
Прим.: Доступны следующие определяемые пользователем типы сечений:
- прямоугольное;
- сечение трубы;
- круглое;
- коробчатое сечение (2 типа);
- I-сечение с двумя осями симметрии;
- I-сечение с одной осью симметрии;
- тавровое сечение;
- C-сечение;
- крестообразное;
- в виде регулярного полигона. Необходимо определить число сторон многоугольника и значение диаметра вписанной или описанной окружности в многоугольник. Взаимосвязь между диаметрами круглых сечений может быть представлена с помощью следующей формулы (см. изображение ниже): d = D * cos (p / n), где угол = p / n, R = D / 2 (радиус окружности, описанной вокруг внешнего контура многоугольника — диаметр «полка к полке»), r = d / 2 (радиус окружности, вписанной во внешний контур многоугольника — диаметр «стенка к стенке»).
См. также: Расчет свойств для выбранных типов сечений
Прим.: В случае сплошного круглого или прямоугольного сечения толщина стенки должна быть введена как T = 0.
