Области маскировки в семействах моделей

При добавлении области маскировки в семейство модели управлять ее видимостью и местоположением можно с помощью ряда параметров.

В семействе модели для области маскировки можно задать следующие параметры:

• Отображение области маскировки при загрузке семейства в проект и размещении его в области рисования.
• Уровни детализации области маскировки (низкий, средний или высокий).
• Местоположение области маскировки задается с помощью параметра "На переднем плане". Если установить флажок "На переднем плане", область маскировки помещается на плоскость, ближайшую к наблюдателю. В противном случае область маскировки помещается на ту рабочую плоскость, где она была построена.

Управление местоположением областей маскировки в семействах модели

Местоположение области маскировки зависит как от рабочей плоскости построений, так и от состояния параметра "На переднем плане". Кроме того, при размещении области маскировки следует принимать во внимания возможные связи текущего семейства с другими семействами. Приведенные ниже сценарии иллюстрируют семейства и способы размещения в них областей маскировки.

Прим.: Параметр «На переднем плане» доступен только в редакторе семейств при создании или изменении 3D-семейства.

Сценарий 1

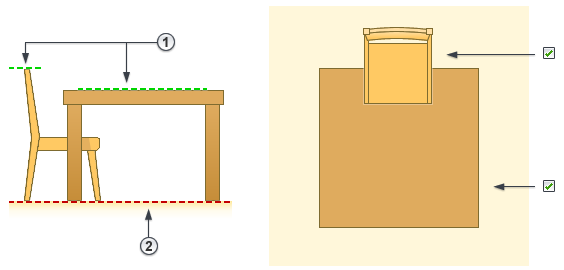

На следующих рисунках показаны семейства стульев и столов, для каждого из которых красной штриховой линией на связанном уровне показан эскиз области маскировки . На первом рисунке параметр "На переднем плане" включен для обоих семейств. Стул скрывает стол, так как спинка стула выше стола .

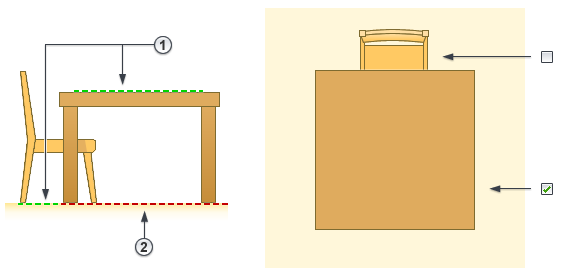

На втором рисунке параметр «На переднем плане» выключен для стула; таким образом, область маскировки помещается на ту плоскость, где она была построена. Для стола параметр "На переднем плане" включен, поэтому стол перекрывает стул. На этом рисунке области маскировки нарисованы в рабочей плоскости , а их эскизы — в рабочей плоскости .

Сценарий 2

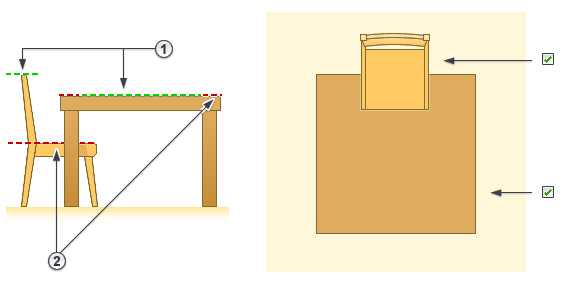

На следующих рисунках показаны те же семейства стульев и столов, но эскизы областей маскировки нарисованы в разных рабочих плоскостях . На первом рисунке параметр "На переднем плане" включен для обоих семейств. Стул по-прежнему скрывает стол, так как спинка стула выше стола .

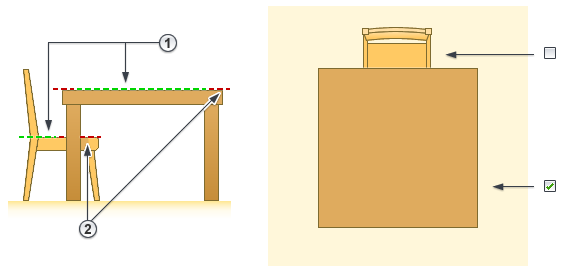

На втором рисунке параметр «На переднем плане» выключен для стула, но включен для стола, поэтому стол перекрывает стул.

Сценарий 3

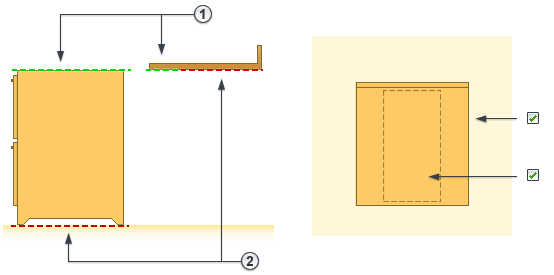

На рисунке показаны семейство шкафов и семейство прилавков. Пусть требуется поместить прилавок поверх шкафа и отобразить это на виде в плане. Для обоих семейств предусмотрены области маскировки (показанные красными штриховыми линиями ). Чтобы получить нужный результат, выключите параметр «На переднем плане» для семейства прилавков и включите его для семейства шкафов.

Прим.: Построив область маскировки, можно изменить рабочую плоскость. См. раздел Изменение рабочей плоскости элемента.

Добавление области маскировки в 2D-элемент семейства модели

Если требуется назначить область маскировки 2D элементу семейства модели, состоящего только из таких элементов (например, сантехнические приборы и т.п.), в качестве оси Z следует построить невидимую линию. Эта линия должна располагаться над уровнем и иметь минимальную длину (например, 30 мм), с тем чтобы область маскировки не скрывала другие элементы на виде.
