Размещение эскизов арматурных стержней на чертежах арматуры

Узнайте, как разместить один или несколько эскизов арматурных стержней на чертежах арматуры.

Размещение спецификации арматурных стержней с эскизами

  1. Выберите вкладку «Аннотация» панель «Обозначение» и нажмите на значок (Эскиз).
  2. Выберите один набор арматурных стержней.
  3. Щелкните, чтобы разместить эскиз.

ИЛИ

  1. Выберите один набор арматурных стержней и на контекстной вкладке ленты «Изменить | Несущая арматура» панель «Символ» нажмите на значок (Эскиз).
  2. Щелкните, чтобы разместить эскиз.

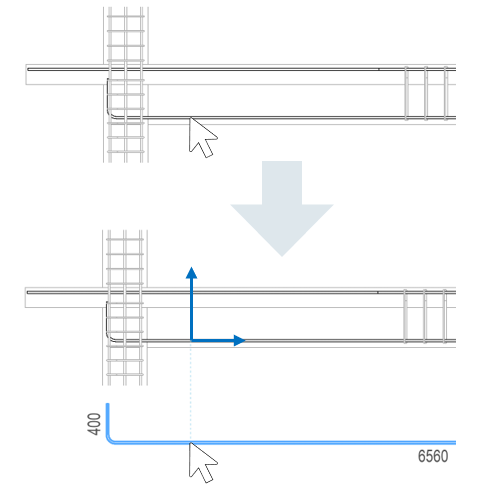

Прим.: При необходимости можно включить параметр (Выровнять по стержню) на контекстной вкладке ленты «Изменить | Разместить эскиз» панели «Режим», чтобы выровнять эскиз по вертикали или горизонтали с учетом выбранного арматурного стержня. Выбранная щелчком на арматурном стержне точка будет использоваться в качестве опорной для выравнивания эскиза.


Размещение нескольких эскизов

  1. Выберите несколько наборов арматурных стержней.
  2. Выберите контекстную вкладку ленты «Изменить | Несущая арматура» панель «Обозначение» и нажмите значок (Эскиз).

    ИЛИ

    Перейдите на вкладку «Аннотация» панель «Обозначение», нажмите на значок (Эскиз), включите параметр «Выбрать несколько» и выберите несколько наборов арматурных стержней.

    Прим.: Чтобы добавить стержень к уже выбранным, щелкните его; для удаления щелкните его еще раз. Чтобы добавить к уже выбранным стержням еще несколько, выберите их рамкой или секущей рамкой, удерживая клавишу CTRL; для удаления нескольких стержней при выборе удерживайте клавишу SHIFT.
  3. Щелкните, чтобы разместить эскизы.

Эскизы добавляются в том же относительном положении, что и выбранный арматурный стержень. После размещения эскизы можно выбирать и перемещать или сдвигать их, если необходимо. В качестве точки выравнивания используется средняя точка ограничивающей рамки, в которую заключены все выбранные арматурные стержни.

Совет: Выберите в элементе несколько арматурных стержней и добавьте эскизы, затем выберите другие стержни, чтобы добавить остальные эскизы. Например, как в случае с верхним и нижним стержнями бетонной балки.

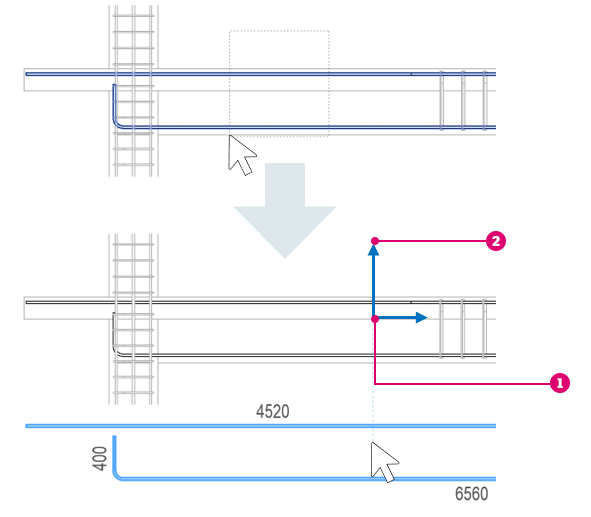

Центральная точка ограничивающей рамки, в которую заключены все выбранные арматурные стержни.

Выравнивание по осям X и Y.

Параллельно виду

С помощью этого параметра можно на этапе размещения отфильтровать все стержни, которые не параллельны виду. Таким образом, можно выбрать только те стержни, плоскость которых параллельна плоскости вида.

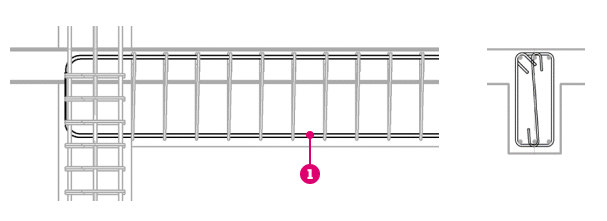

Стержни, плоскость которых параллельна виду.

Маркировка арматурного стержня при размещении

При размещении эскиза также можно добавить на выбранный арматурный стержень марку. Она размещается относительно эскизов без выноски. Тип марки — это общий набор для одной категории арматурных стержней в проекте.

Чтобы создать марку арматурного стержня при размещении, выполните следующие действия.

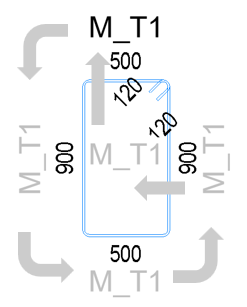

По умолчанию марка располагается над ограничивающей рамкой, в которую заключен эскиз. Для циклического перебора доступных позиций против часовой стрелки нажимайте клавишу пробела. Для циклического перебора по часовой стрелке удерживайте клавишу SHIFT и нажимайте пробел.



Ориентация эскиза

Если плоскость арматурного стержня параллельна плоскости вида, то эскизы размещаются в той же ориентации, что и основной арматурный стержень.

Арматурный стержень (параллельно виду) Эскиз — угол 0° Эскиз — угол 30°

Эскизы можно поворачивать с помощью команды «Повернуть» или путем изменения параметра «Угол» на палитре свойств.

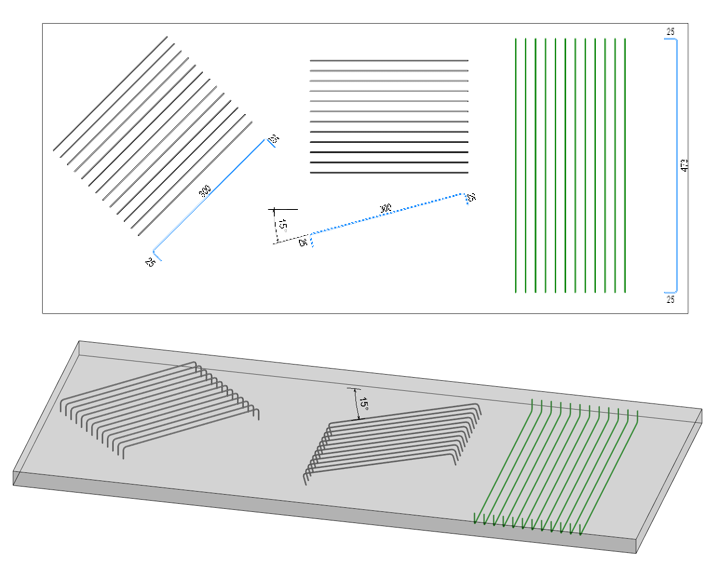

Если плоскость стержня перпендикулярна виду, например при армировании плиты на плане размещения арматуры, то эскизы будут ориентированы таким образом, как если бы набор был вырезан, а сечение развернуто вверх (направлено от нижней стороны вида) или влево (направлено от правой стороны вида).

Поворот стержня в его плоскости также учитывается системой при размещении эскиза.

На уровень выше: Эскизы арматурных стержней на чертежах арматуры
