Эскизы арматурных стержней на чертежах арматуры

Размещайте эскизы на видах в плане, сечениях и видах фасадов внутри или снаружи области обрезки вида.

Как и в случае с марками, при обрезке аннотаций эскизы скрываются. Однако для эскизов можно нанести размеры (в отличие от других аннотативных элементов).

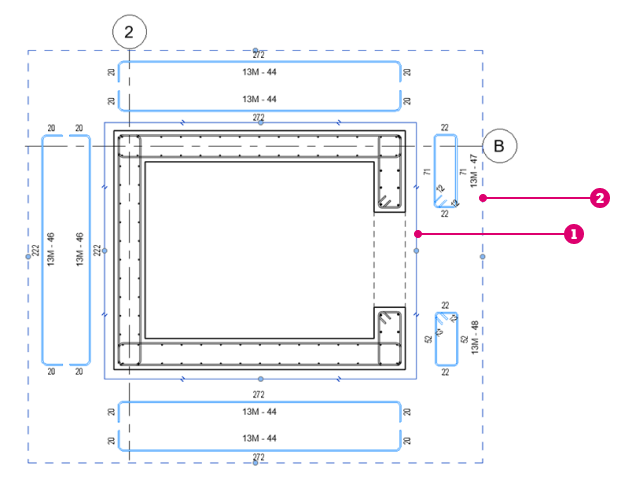

Область обрезки.

Обрезать аннотации.

Визуальный стиль и переопределения

Эскизы — это объекты аннотаций, относящиеся к категории «Эскизы несущей арматуры». Меню «Стили объектов» используется для выбора стандартного представления эскизов в проекте либо его переопределения по категории или элементу, чтобы изменить визуальный стиль на конкретном виде.

Прим.: При переопределении графики по элементу в эскизе изменяются цвет текста и размеры, а по категории — только геометрия эскиза.

Задать формат для размеров и текста можно в свойствах размерного стиля.

Разместить эскиз можно одним из двух способов: выбрать один или несколько наборов арматурных стержней и воспользоваться командой «Эскизы» либо использовать команду «Эскизы» и выбрать один или несколько наборов арматурных стержней. При выборе набора арматурных стержней эскиз создается на основе первого стержня из набора. Выбрать конкретный стержень для эскиза можно, удерживая клавишу TAB и щелкая мышью.
